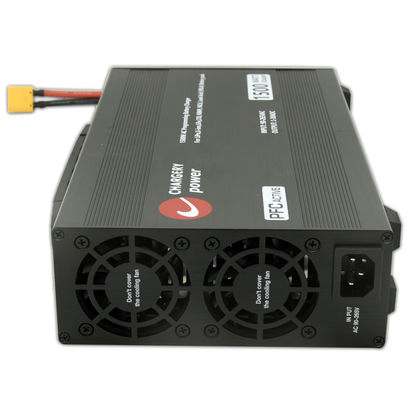

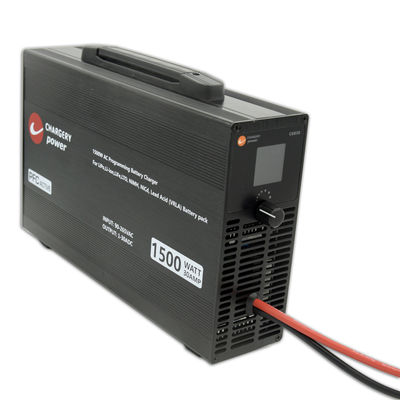

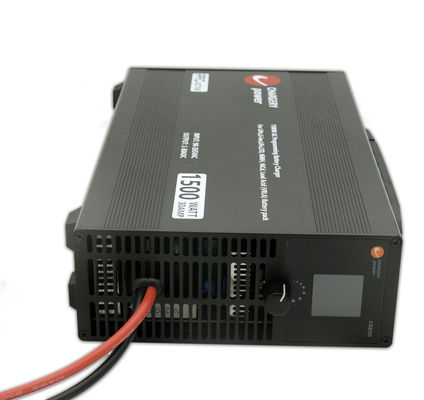

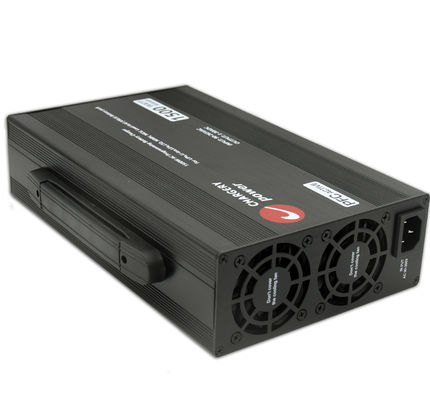

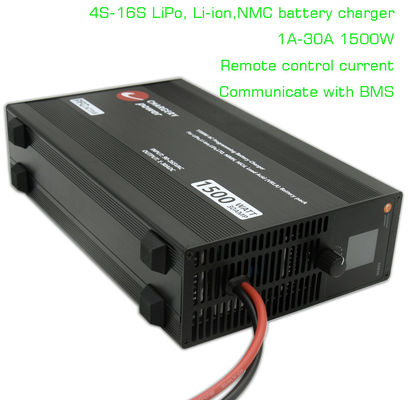

Chargeur de batterie LiPo Li-ion NCM 67.2V 16S, pour vélo électrique, moto, Drones UAV 4s 8S 12S 16S, 1A à 30A réglable, adapté à la batterie chimique multipliée comme ci-dessous.
| Type de batterie |
Nombre de cellules |
Tension de sortie/V |
Charge aux bornes Tension par cellule |
Courant de charge |
Courant de charge aux bornes/A |
Mode de chargement |
| Min. |
Taper |
Max. |
| LiPo |
4S-16S |
7-68 |
2,75 |
4.2 |
4.25 |
1,0-30A |
5-60% |
Précharger, CC/CV et maintenir |
| Li-ion |
4S-16S |
7-68 |
2.5 |
4.1 |
4.15 |
| Vie |
4S-18S |
7-68 |
2 |
3,65 |
3.7 |
| LiTo |
5S-24S |
7-68 |
1,5 |
2.7 |
2.7 |
| Pb |
6S-27S |
7-68 |
1,75 |
2.4 |
2.5 |
| |
|
|
-Tension Delta/mV |
|
|
|
| |
|
|
Min. |
taper |
Max. |
|
|
|
| NiMH/NiCd |
Auto |
7-68V |
100 |
300 |
1000 |
|
|
CC |
Le chargeur de batterie C6830B est une solution de charge fiable et de haute qualité, spécialement conçue pour les systèmes de batterie des véhicules électriques. Avec la capacité de charger jusqu'à 16S batteries au lithium à 30A et 1500W à AC90V~265V, il présente une taille compacte de seulement 68 mm.
Mode de travail
| Mode de travail |
Description |
Type de batterie |
| charge |
l'utilisateur doit sélectionner le type de batterie, définir le nombre de cellules, le courant de charge, le courant final, la tension finale par cellule, redémarrer la charge et la charge automatique, charger la batterie à 5 phases sur n'importe quel SOC. |
LiPo, Li-ION, NCM, LiFe, LiTo, NiMh, NiCD, Pb/plomb acide/VRLA |
| Redémarrer la charge |
activez le redémarrage de la charge, lorsque la tension de la batterie chute à 5 %, la charge recommencera |
| Charger automatiquement |
Activez la charge automatique, vous n'avez rien à régler, lorsque la batterie est connectée au chargeur, le chargeur commence automatiquement à se charger selon les préréglages. |
| Chargement de la télécommande |
dispositif externe contrôlant le courant de charge, démarrage ou arrêt |
| alimentation |
fonctionne comme SMPS, PSU, la tension de sortie et le courant peuvent être réglés |
ne connectez aucune batterie au chargeur |
Caractéristiques
- Tension et courant de sortie de contrôle intelligent par microprocesseur, calibrage à 100 % avant la livraison
- ±1 % de précision de tension et de courant
- PFC actif
- Fonctionnement mondial AC 90-265 V
- Faible consommation d'énergie (moins de 1 W) en mode veille et en mode veille

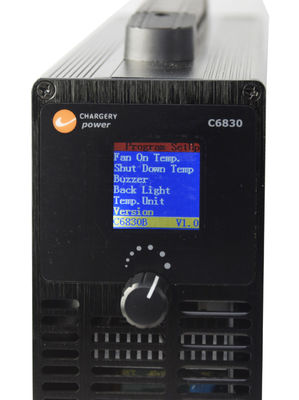

- Sortie d'écran LCD couleur TFT Tension, courant, puissance et température interne à l'heure.
- Protection contre les surintensités, les surtensions, les surcharges, les surchauffes et les courts-circuits
- Approuvé par CE
- 24 mois de garantie
.
Deux modèles sont disponibles
| Description de la fonction |
MODÈLE |
| C6830A |
C6830B |
| 1.Télécommandecourant de charge par périphérique externe. |
√ |
|
| 2. Commencez à charger automatiquement (Chargement automatiquemode) après avoir connecté à la source CA et à la batterie au chargeur |
|
√ |
| 3.Redémarrer la chargelorsque la tension de la batterie chute de 5 à 10 % |
|
√ |
| 4.Charge normalemode, configuration du type de batterie, du nombre de cellules et de tous les paramètres de charge |
√ |
√ |
| 5.Mode d'alimentation, 10-60 V réglable, 5-30 A réglable |
√ |
√ |
| 6.Communiquer avec BMS,Courant de charge contrôlé par Chargery BMS, empêche toute tension de cellule de surcharger |
√ |
√ |
Spécification
| Paramètre d'entrée |
Valeur |
| Tension nominale |
AC110 / 220V |
| Tension autorisée |
CA 90 ~ 265 V |
| Fréquence nominale |
50/60 Hz |
| Fréquence autorisée |
47 ~ 63 Hz |
| Courant RMS maximum |
18 A à 90 V, 7,5 A à 220 V |
| Efficacité |
94 % à 65 % de charge et entrée 220 Vac |
| PFC actif |
PF>0,99 à 90VAC et 100% de charge ; PF>0,97 à 220VAC et 100% de charge |
| Paramètre de sortie |
Valeur |
| Plage de tension en SMPS |
10 ~ 60 V programmé |
| Précision de la tension |
±1% |
| Plage actuelle en tant que SMPS |
5 ~ 30A programmé |
| Précision actuelle |
±1% |
| Tension de charge |
7-68V réglable |
| Courant de charge |
1-30A réglable |
| Pouvoir |
1500W maximum. |
| Tension d'ondulation |
150mV |
Courbe de charge
pour une sécurité maximale de la batterie, avant la charge, le chargeur détecte la tension de la batterie et confirme qu'elle correspond à votre réglage. si cela ne correspond pas, ne commencez pas à charger, si oui mais la batterie a été profondément déchargée, donc le chargeur la précharge, puis commence à charger à CC ou non. que de charger au CV, puis arrêter de charger automatiquement en fonction de votre réglage de courant final, vous pouvez charger la batterie à n'importe quel niveau SOC, comme 90 % ou 95 %, en réglant simplement la tension finale. Si vous définissez le redémarrage de la charge sur OUI, lorsque la tension de la batterie chute à 5 % de la tension finale, redémarrez pour charger automatiquement.
Application
- Demande à domicile
- Batterie pour vélo électrique, moto électrique
- Batterie de moto électrique
- Batterie de voiture électrique
- Batterie de véhicule électrique
- Batterie de drone
- Batterie de drone
Opération
Pour utiliser le chargeur,
- Connectez-le d'abord à une prise secteur 110/220V.
- Ensuite, connectez la batterie au chargeur et vérifiez que la polarité est correcte.
- Vérifiez lelecture de tensionsur l'écran LCD et assurez-vous qu'elle est proche de la tension réelle de la batterie. S'il y a une différence de plus de 2 V, veuillez revérifier la connexion de la batterie. Si vous ne lisez pas la tension de la batterie en raison du commutateur de charge à l'intérieur du BMS installé dans la batterie éteinte, le chargeur ne se charge pas.
- Tournez le bouton rond pour choisir le type de batterie approprié.
- Ensuite, réglez leparamètres de charge, y compris le nombre de cellules, le courant de charge,courant de fin,tension finale, et ainsi de suite.
- Pour démarrer leprocessus de chargement, appuyez sur le bouton rotatif pendant 3 secondes.
- À tout moment pendant le processus de charge, vous pouvez appuyer à nouveau sur le bouton pour arrêter la charge.
- Lorsque la batterie est complètement chargée, l'écran affichera « DONE » et le bip retentira pendant 10 secondes.
AVERTISSEMENT
Ne chargez pas la batterie en mode « alimentation ». ce n'est pas sûr et le chargeur n'arrête pas de charger même la batterie est complètement chargée.
Protection
| Type de protection |
Seuil de protection/valeur maximale, fonctionnement |
| Protection contre les surtensions |
Au-dessus du réglage 2V, arrêtez de charger |
| Protection contre les sous-tensions |
Sous le réglage 2 V après la précharge, ne chargez pas |
| Protection contre les surintensités |
Au-dessus du réglage 2A, arrêtez de charger |
| Protection contre les surcharges |
Au-dessus de 1 500 W, arrêtez de charger |
| Protection contre la surchauffe |
Surréglage, arrêtez de charger |
| Protection contre les courts-circuits |
Court-circuit sur la sortie pendant 1 seconde |
| Anti-étincelle : protège la borne contre les dommages. |
Connectez la batterie au chargeur, aucune étincelle ne se produit |
| Connexion de la batterie en sens inverse |
Lorsque la batterie est connectée en sens inverse. Ne montre pas de tension, ne charge pas,
|
Le chargeur est équipé du BMS16T, ou BMS16P qui est un système de gestion de batterie, peut surveiller la tension de chaque cellule, la tension de la batterie, le courant de charge et de décharge, la température de la batterie et l'impédance de chaque cellule sur une batterie 8S à 16S.
Fiches AC et connecteurs DC
La prise CA et les connecteurs CC peuvent être personnalisés, ce qui suit est facultatif, si vous n'avez pas d'exigences particulières, nous vous enverrons un câble CA général avec une prise CA standard en fonction de votre adresse d'expédition, et le connecteur par défaut est XT90 mâle, le XT90 Le connecteur femelle vous est expédié ensemble, vous pouvez donc étendre le câble CC pour qu'il corresponde à votre connecteur de batterie, la longueur du câble CC doit être inférieure à 1 mètre et 14 AWG au moins.
Emballer
- Unité de base du chargeur: 1 pièces
- Câble d'alimentation: 1 pièces
- Connecteur femelle XT-90 : 1 pièce
Liste des chargeurs associés
| Modèle |
Type de batterie/nombre de cellules |
Courant de charge |
Puissance de charge maximale. |
Compatible avec BMS |
| C6050 |
5S-14S LiFe et autres |
1-55A |
3000W |
BMS8T, 16T |
| C3060 |
1S-8S LiFe et autres |
1-60A |
1500W |
BMS8T |
| C6830 |
4S-16S Li-ION&LiFe, et autres |
1-30A |
1500W |
BMS16T |
| C10325 |
4S-24S Li-ION&LiFe, et autres |
1-25A |
1500W |
BMS24T |
| C4012B |
1S-12S Li-ION&LiFe, et autres |
1-40A à l'entrée CA |
1500W |
Courant d'équilibre 1,2A ou 2A |
| 0,1-20A à l'entrée CC |
1500W |
Décharge à 0,1-40A 100W
|
FAQ
T1. Puis-je avoir un exemple de commande pour le chargeur ?
R : Oui, nous accueillons favorablement la commande d’échantillon pour tester et vérifier la qualité. Les échantillons mixtes sont acceptables.
Q2. Qu'en est-il du délai de livraison ?
R : 3 à 5 jours pour la préparation des échantillons, 5 à 10 jours ouvrables pour la production de masse.
Q3. Avez-vous une limite MOQ pour les commandes OEM ?
R : Faible MOQ, 1 pièce pour la vérification des échantillons est disponible.
Q4. Comment expédiez-vous les marchandises et combien de temps faut-il pour arriver ?
R : Expédier par DHL, UPS, FedEx ou TNT. Il faut 3 à 5 jours pour arriver. Transport aérien et maritime également facultatif.
Q5. Comment procéder une commande de chargeur ?
R : Faites-nous d’abord part de vos besoins ou de votre application.
Deuxièmement, nous citons selon vos besoins ou nos suggestions.
Troisièmement, vous confirmez les échantillons et placez le dépôt pour la commande formelle.
Quatrièmement, nous organisons la production.
Q6. Est-il possible d'imprimer mon logo sur le chargeur ?
R : Oui. Veuillez nous en informer formellement avant notre production.
Q7 : Offrez-vous une garantie pour les produits ?
R : Oui, nous offrons 2 ans de garantie sur nos produits.
Q8. Comment gérer le défectueux ?
R : Premièrement, nos produits sont fabriqués selon un système de contrôle de qualité strict et le taux de défauts sera inférieur à 0,2 %.
Deuxièmement, pendant la période de garantie, nous enverrons de nouvelles lumières avec une nouvelle commande pour une petite quantité. Pour les produits en lots défectueux, nous les réparerons et vous les renverrons ou nous pourrons discuter de la solution, y compris le rappel en fonction de la situation réelle.
Q9. Pourquoi la lecture de tension et de courant sur l'écran LCD n'est pas précise ?
R : la tension et le courant sont calibrés avant l'expédition, sinon le chargeur ne fonctionne pas, veuillez donc vérifier la connexion du fil de sortie. Lorsque la distance entre le SMPS et votre appareil pose un problème, veuillez allonger le câble AC et NON allonger le câble DC (câble de sortie). . Il est suggéré que la longueur du câble de sortie de 1 mètre (10 AWG), supérieure à 1 mètre, affectera la précision de la tension et du courant, en particulier à 30 A 1 500 W.
Q10. Pourquoi ne pas charger ma batterie ?
R : si la tension de la batterie affichée sur l'écran LCD est sous-réglée, ou si la batterie est trop déchargée, si le nombre de cellules est mal réglé ou si la connexion de la batterie est perdue, le chargeur ne se charge pas. Vérifiez donc la connexion de la batterie, confirmez d'abord que la tension affichée sur l'écran LCD est proche de la tension réelle de la batterie. Sinon, le chargeur ne charge pas. Si oui, veuillez définir les paramètres de charge, puis commencer à charger.
Q11. Le chargeur peut-il communiquer avec un BMS d'une autre marque ?
R : oui, il y a un port de contrôle sur le chargeur, pour plus de détails, veuillez nous contacter.
Q12. comment empêcher toute cellule surchargée pendant la charge ?
A1 : compatible avec BMS, le BMS coupe la charge en déconnectant le circuit de charge, tel que la déconnexion DCC, le relais, le SSR. Changeur de batterie.
A2 : compatible avec Chargery BMS, BMS contrôle le courant de charge jusqu'à zéro. Ne coupez pas la charge à plusieurs reprises et enregistrez DCC, relais, SSR, n'importe quel commutateur.
Q13. Le chargeur peut-il fonctionner seul sans BMS ?
R : oui, mais la batterie est peut-être trop chargée.
Q14. Le chargeur peut-il surveiller la tension de chaque cellule ?
R : Non, le chargeur surveille la tension totale de la batterie et le courant de charge, ne peut pas surveiller la tension de chaque cellule, donc sans BMS ou autre carte de protection, la batterie n'est pas sûre pendant la charge.
Q15. Le chargeur peut-il être contrôlé par un appareil externe ?
R : oui, un appareil externe peut contrôler le courant de charge, même en coupant la charge. c'est uniquement pour la version A.
Q16.Le chargeur est-il compatible avec la fonctionnalité Plug and Play ?
R : oui, si vous réglez « Charge automatique » sur ON pendant la charge et que vous chargez pendant plus d'une minute, le chargeur mémorisera les paramètres. La prochaine fois que vous connecterez la batterie au chargeur, elle se chargera automatiquement en utilisant les paramètres précédents. Ce mode est appelé mode de charge AUTO, qui fonctionne comme un chargeur normal ou général.
Avantage de l'entreprise
Technologie à deux cœurs
Le chargeur et l'alimentation à haute puissance et à haut rendement utilisent ZVS/ZCS etRectification Synchronepour atteindre 94%haute efficacité. Le MCU contrôle la tension et le courant de sortie, permettant à tousparamètres de chargeà programmer.
Le BMS a une grande précision et mesure la tension des cellules, le courant de charge et de décharge et la température de la batterie à l'aide d'un CAN 12 bits ou 16 bits.
Chargery BMS et le chargeur communiquent entre eux, éliminant ainsi le besoin de couper la charge via Open DCC ou un relais. Cette fonctionnalité enregistretemps de chargeetprolonge la durée de vie de la batterie, sans avoir besoin d'installer un DCC ou un relais pour couper la charge lorsqu'une cellule atteint sa tension la plus élevée.
Profil de la Chargerie
CHARGERY est une entreprise presque unique sur le marché des drones (modèles RC, gros drones) et des véhicules électriques (vélos électriques, motos électriques, scooters électriques). Nous avons développé simultanément des chargeurs CA haute puissance et des unités BMS.
Depuis 2006, nous nous concentrons sur le développement de chargeurs haute puissance (jusqu'à 60A 3000W),chargeurs d'équilibre(Entrée AC, entrée DC et double entrée AC/DC) et unités BMS 800 A pour jusqu'à 24 batteries LiPo/LiFe/LiTO.
Les chargeurs Chargery peuvent charger tout type de batterie chimique, y compris LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD et Pb (batterie au plomb, VRLA). Le nombre de cellules,courant de charge,tension finale, etcourant de finpeuvent tous être programmés, et les chargeurs sont dotés de fonctions anti-étincelles etprotection contre l'inversion de polaritélorsque des batteries haute tension sont connectées au chargeur ou à l'onduleur/chargeur.
Les unités Chargery BMS peuvent gérer jusqu'à 800 A de charge etcourant de décharge, avec un spécialement conçuContacteur CC(DCC) qui comprend un circuit de suppression de surtension.
