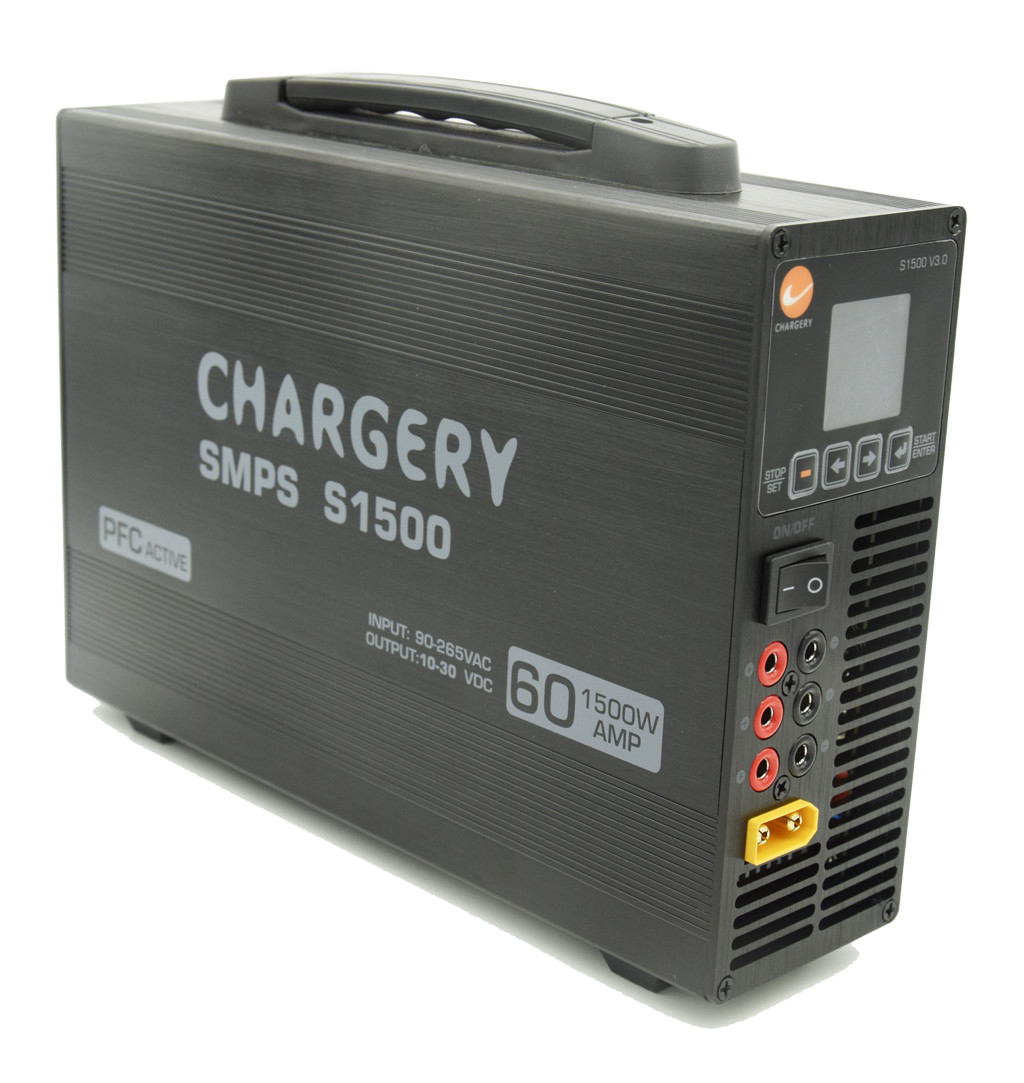

24V 1500W courant réglable de tension Commutation alimentation électrique Compact 68mm Faible bruit SMPS 60A 30V

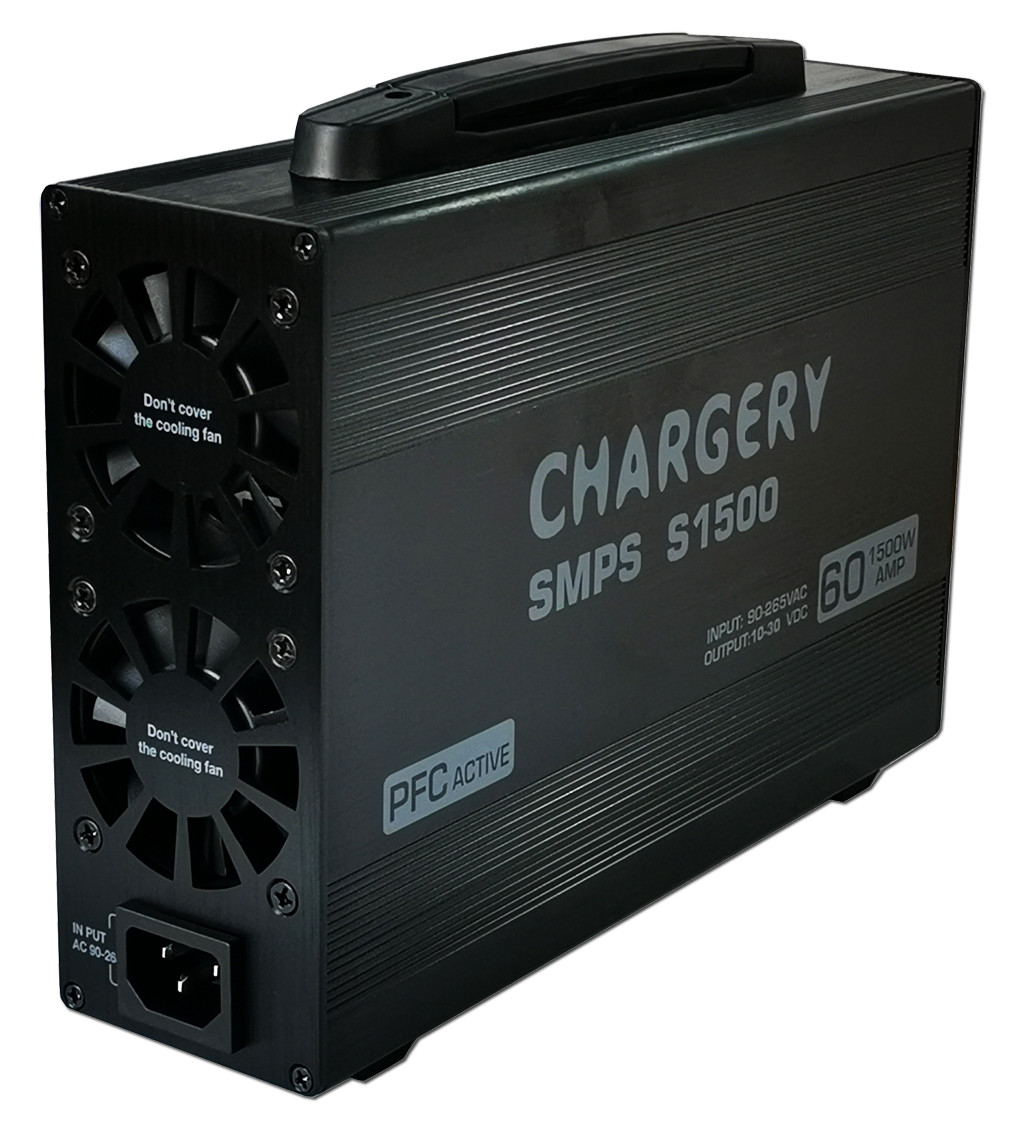

Le S1500 est un SMPS programmé par PFC capable de fournir une sortie de 60 A à 10V-30V et 1500W à AC90V ~ 265V, le tout dans une taille compacte.Des technologies innovantes ont été utilisées dans le SMPS, ce qui lui permet d'atteindre une efficacité allant jusqu'à 94% tout en maintenant une température inférieure à 80°C.et fonctionne avec un faible bruit grâce à un ventilateur de refroidissement contrôlé par températureAvant l'expédition, il est nécessaire d'étaler la tension et le courant de sortie de chaque SMPS pour assurer leur exactitude.
Caractéristiques
- Contrôle intelligent de la tension et du courant de sortie par microprocesseur, étalonnage à 100% avant livraison
- ± 1% de précision de tension et de courant
- PFC actifs:
- Tensions de sortie programmables de 10 à 30 V
- courant de sortie programmable de 1A à 60A
- 4 sorties peuvent faire plus de chargeurs simultanément, 3 paires 4.0mm connecteur en or jusqu'à 20A chacun
- une sortie, un connecteur en or de 4,5 mm (XT-90) jusqu'à 60 A
Spécification
| Paramètre d'entrée |
Valeur |
| Voltage nominal |
Le système d'alimentation électrique |
| Voltage autorisé |
AC90 ~ 265V |
| Fréquence nominale |
50/60 Hz |
| Fréquence autorisée |
47 à 63 Hz |
| Courant RMS maximal |
Le système de freinage doit être équipé d'un dispositif de freinage de type S. |
| Efficacité |
94% à une charge de 65% et à une tension de 220 Vac |
| PFC actifs |
PF> 0,99 à 90 VAC et à 100% de la charge; PF> 0,97 à 220 VAC et à 100% de la charge |
| Paramètre de sortie |
Valeur |
| Plage de tension |
10 ~ 30V programmés |
| Précision de la tension |
± 1% |
| Précision actuelle |
± 1% |
| Voltage de réplique |
150 mV |
| Portée actuelle |
1 ~ 60A programmée |
| Le pouvoir |
1500 watts au maximum. |
Application du projet
- Demande à domicile
- Chargeur à courant continu de 10 à 30 V, chargeur d'équilibre pour modèle RC
- UAV, chargeur de batterie de drone.
Avantages
Deux technologies de base
Les chargeurs à haute puissance et à haut rendement et les alimentations électriques adoptentZVS/ZCS et rectification synchrone réalisent 94% d'efficacité élevée, la tension de sortie et le contrôle du courant par MCU permettent de programmer tous les paramètres de charge.
Le BMS à haute précision adopte un ADC de 12 bits ou 16 bits pour mesurer la tension de la cellule, le courant de charge et de décharge et la température de la batterie.
Chargement BMS et Charger communiquent entre eux, éviter de couper la charge par Open DCC ou relais, cette fonctionnalité peut économiser du temps de charge et prolonger la vie de la batterie,en même temps n'ont pas besoin d'installer DCC ou relais pour couper la charge quand une cellule atteint la tension la plus élevée.
Profil de chargeur
CHARGERY est une entreprise presque unique sur le marché des drones et des vélos électriques, nous avons développé un chargeur à courant alternatif à haute puissance et un système de gestion de la circulation en même temps.
À partir de 2006, nous nous concentrons sur le développement de chargeurs haute puissance (jusqu'à 60A 3000W), de chargeurs d'équilibre (entrée CA, entrée CC et double entrée CA/CC) et de BMS 800A pour une batterie LiPo/LiFe/LiTO allant jusqu'à 24S.
Le chargeur de charge peut charger n'importe quelle batterie chimique, y compris LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD et Pb (acide de plomb, batterie VRLA), le nombre de cellules, le courant de charge,la tension finale et le courant final peuvent être programmés. et réaliserprotection contre les étincelles et contre la polarité lorsque la batterie haute tension est connectée au chargeur ou à l'onduleur (chargeur).
Chargement BMS peut gérer jusqu'à 800A de charge et de décharge de courant, spécialement conçu DCC (contacteur CC) est intégré surtensionle circuit de suppression.
Opération
- Connectez le SMPS à la prise AC 110/220V
- Allumez le commutateur
- Ajustez la tension de sortie en appuyant sur le bouton MAI ou MAI.
- Appuyez sur le bouton SET pendant 3 secondes, sélectionnez Max. réglage du courant, appuyez sur le bouton UP et DOWN pour régler le courant de sortie maximum. appuyez sur SET stop.
- Appuyez sur le bouton START pendant 3 secondes, le SMPS va démarrer, l'écran LCD affichera la tension et le courant, la puissance et la température.
- Connectez le dispositif approprié au SMPS, la tension d'entrée du dispositif doit être comprise entre 10 et 30 V.
- Ajustez facilement la tension pendant le travail en appuyant à nouveau sur le bouton MAI ou MAI.
- Appuyez sur le bouton STOP le SMPS terminera la sortie, mais l'écran LCD sera toujours allumé, la consommation d'énergie sera inférieure à 1W, éteignez le commutateur d'alimentation, l'écran LCD sera OFF.

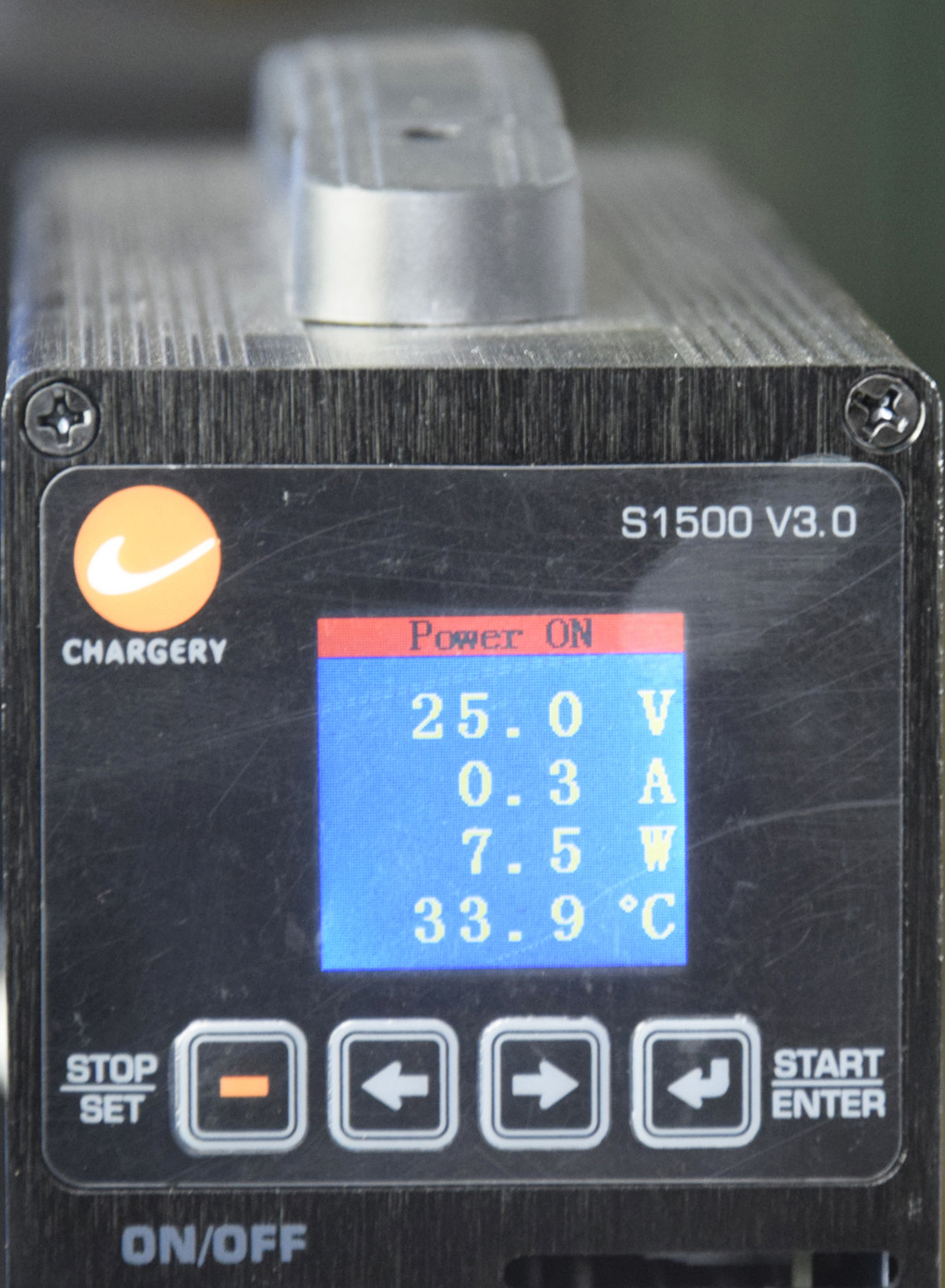

Interface d'opération
| Réglage du programme |
Allumez après avoir appuyé sur le bouton START |
 |
|
PFC actifs
Efficacité
Le paquet
- S1500 Unité de base: 1 pièce
- Cable d'alimentation: 1 pièces
- Manuel: 1 pièce
- Connecteur XT-90 féminin: 1pcs
| Modèle |
Voltage de sortie |
Courant de sortie |
Puissance maximale |
Affichage |
| Le S400 V3.0 |
10V à 30V |
13Il y en a un à la maison. |
400 W |
LED numérique |
| S600PLUS V20 |
5 à 26 V |
1 à 25A réglable |
600 W |
écran LCD couleur |
| S1200 V3.0 |
12V à 24V |
50A au plus. |
Unité d'alimentation |
LED numérique |
| S1500 V3.0 |
10V à 30V |
réglable de 1 à 60 A |
Unité d'alimentation |
écran LCD couleur
|
Questions fréquentes
Q1. Puis-je avoir une commande d'échantillon pour le SMPS?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
Qu'en est-il du délai de livraison?
A: 3-5 jours pour la préparation des échantillons, 5-10 jours ouvrables pour la production en série.
Q3. Avez-vous une limite de MOQ pour les commandes OEM?
A: Moyenne de fabrication faible, 1pc pour vérification d'échantillon est disponible.
Q4. Comment expédiez-vous les marchandises et combien de temps faut-il pour arriver?
R: Expédition par DHL, UPS, FedEx ou TNT. Il faut 3 à 5 jours pour arriver. Expédition aérienne et maritime également facultative.
Q. Comment procéder à une commande pour SMPS?
R: Tout d'abord, faites-nous connaître vos exigences ou votre application.
Deuxièmement Nous citons selon vos exigences ou nos suggestions.
Troisièmement, vous confirmez les échantillons et placez le dépôt pour la commande formelle.
Quatrièmement, nous organisons la production.
Q6. Est-il acceptable d'imprimer mon logo sur le produit SMPS?
R: Oui, veuillez nous en informer formellement avant notre production.
Q7: Offrez-vous une garantie pour les produits?
R: Oui, nous offrons 2 ans de garantie à nos produits.
Q8. Comment traiter avec le défectueux?
R: Premièrement, nos produits sont produits dans un système de contrôle de qualité strict et le taux défectueux sera inférieur à 0,2%.
Deuxièmement, pendant la période de garantie, nous vous enverrons de nouvelles lumières avec une nouvelle commande pour une petite quantité.Nous les réparerons et vous les renverrons ou nous pourrons discuter de la solution, y compris le rappel selon la situation réelle..
Q9. Pourquoi la lecture de la tension et du courant sur l'écran LCD n'est-elle pas précise?
R: la tension et le courant sont calibrés avant l'expédition, sinon le SMPS ne fonctionne pas, alors veuillez vérifier la connexion du fil de sortie, lorsque la distance entre le SMPS et votre appareil est un problème,s'il vous plaît allonger le câble CA N'allongez pas le câble CC (cable de sortie). la longueur du câble de sortie d'un mètre (10AWG) est suggérée, plus d'un mètre, affectera la précision de la tension et du courant, en particulier à 60A.
