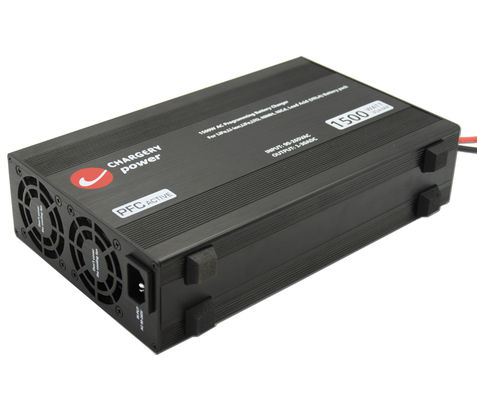

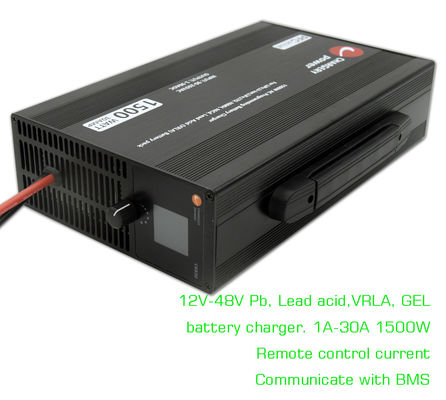

24V 36V 48V Pb VRLA acide plomb Chargeur de batterie SMPS pour vélo électrique moto électrique réglable de 1A à 30A
Le chargeur de batterie C6830B est une solution de charge fiable et de haute qualité, spécialement conçue pour les systèmes de batterie des véhicules électriques.Avec la capacité de charger jusqu'à 16S batteries au lithium à 30A et 1500W à AC90V ~ 265V,
Mode de fonctionnement
| Mode de fonctionnement |
Définition |
Type de batterie |
| charge |
l'utilisateur doit sélectionner le type de batterie, régler le nombre de cellules, le courant de charge, le courant final, la tension finale par cellule, le chargement de redémarrage et le chargement automatique, la batterie de charge en 5 phases à n'importe quel SOC |
L'utilisation de la méthode de dépistage de l'acide chlorhydrique est autorisée. |
| Relancer la charge |
activer la charge de redémarrage, lorsque la tension de la batterie tombe à 5%, la charge recommencera |
| Chargement automatique |
activer la charge automatique, n'a pas besoin de régler quoi que ce soit, lorsque la batterie se connecte au chargeur, le chargeur va commencer à charger selon les paramètres prédéfinis automatiquement |
| Charge de télécommande |
courant de charge, de démarrage ou d'arrêt du dispositif de commande externe |
| alimentation électrique |
fonctionner comme SMPS, PSU, tension de sortie et courant peuvent être réglés |
ne connectez aucune batterie au chargeur |
Deux modèles sont disponibles
| Description de la fonction |
Modèle |
| C6830A |
C6830B |
| 1.Commande à distancecourant de charge par un dispositif externe. |
√ |
|
| 2. commencer à charger automatiquement (Chargement automatiquemode) après connexion à la source CA et à la batterie au chargeur |
|
√ |
| 3.Relancer la chargelorsque la tension de la batterie diminue de 5 à 10% |
|
√ |
| 4.Charge normalemode, type de batterie, nombre de cellules et paramètres de charge |
√ |
√ |
| 5.Mode d'alimentation électrique, réglable de 10 à 60 V, réglable de 5 à 30 A |
√ |
√ |
| 6.Communiquez avec le BMS.Le courant de charge contrôlé par le BMS de charge, empêche toute tension de la cellule de surcharger |
√ |
√ |
Spécification
| Paramètre d'entrée |
Valeur |
| Voltage nominal |
Le système d'alimentation électrique |
| Voltage autorisé |
AC90 ~ 265V |
| Fréquence nominale |
50/60 Hz |
| Fréquence autorisée |
47 à 63 Hz |
| Courant RMS maximal |
Le système de freinage doit être équipé d'un dispositif de freinage de type S. |
| Efficacité |
94% à une charge de 65% et à une tension de 220 Vac |
| PFC actifs |
PF> 0,99 à 90 VAC et à 100% de la charge; PF> 0,97 à 220 VAC et à 100% de la charge |
| Paramètre de sortie |
Valeur |
| Précision de la tension |
± 1% |
| Précision actuelle |
± 1% |
| Voltage de charge |
12V 24V 36V 48V batterie au plomb sélectionnable |
| Courant de charge |
réglable de 1 à 30 A |
| Le pouvoir |
1500 watts au maximum. |
| Voltage de réplique |
150 mV |
Application du projet
- Demande à domicile
- Piles électriques pour vélos électriques et motos
- Piles pour motos électriques
- La voiture électrique
- Batterie pour véhicule électrique
- Batterie de drones
- Batterie du drone
Opération
- Connectez le chargeur à la prise AC 110/220V
- Connectez la batterie au chargeur, confirmez que la polarité est correcte.
- Vérifiez la lecture de tension sur l'écran LCD, confirmez qu'elle est proche de la tension réelle de la batterie, si la différence est supérieure à 2V, veuillez vérifier la connexion de la batterie.

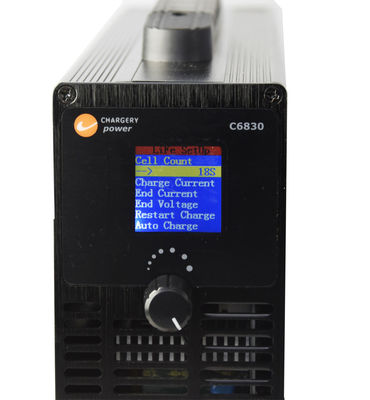

- Tournez le bouton, choisissez le type de batterie
- Définir les paramètres de charge, y compris le nombre de cellules, le courant de charge, le courant final, la tension finale, etc.
- Appuyez sur le bouton pendant 3 secondes, chargez et chargez.
- À tout moment, appuyez à nouveau sur le bouton "Bouton", arrêtez de charger.
- Lorsqu'il est entièrement chargé, DONE s'affiche et sonne pendant 10 secondes.
Protéger
| Type de protection |
Seuil de protection/valeur maximale, fonctionnement |
| Protection contre les surtensions |
Au-dessus de 2V, arrêtez de charger. |
| Sous protection contre la tension |
En dessous du réglage de 2V après précharge, ne chargez pas |
| Protéger contre les surtensions |
Au-dessus de 2A, arrêtez de charger. |
| Protection contre les surcharges |
Plus de 1500 W, arrêtez de charger. |
| Protection contre les surchauffeurs |
Sur réglage, arrêtez de charger. |
| Protection contre le court-circuit |
Un court-circuit sur sortie pendant 1 seconde |
| Anti-étincelle - protéger le terminal des dommages |
Connectez la batterie au chargeur, l'étincelle ne se produit pas |
| Connexion de la batterie à l'envers |
Quand la batterie est connectée à l'envers, ne montrez pas la tension, ne chargez pas.
|
Des connecteurs à courant alternatif ou à courant continu
Les connecteurs AC et DC peuvent être personnalisés, ce qui suit est facultatif, si vous n'avez pas d'exigences particulières, nous vous expédierons un câble AC général avec une prise AC standard selon votre adresse de livraison,et le connecteur par défaut est XT90 mâle, le connecteur féminin XT90 est livré ensemble, de sorte que vous pouvez étendre le câble CC pour correspondre à votre connecteur de batterie, la longueur du câble DC devrait être inférieure à 1 mètre, et 14AWG au moins.
Le paquet
- Unité de base du chargeur: 1pcs
- Cable d'alimentation: 1 pièces
- Connecteur XT-90 féminin: 1pcs
Liste des chargeurs associés
| Modèle |
Type de batterie/nombre de cellules |
Courant de charge |
Chargez la puissance max. |
Adapté au BMS |
| C6050 |
5S-14S LiFe et autres |
1 à 55A |
3 000 W |
Le nombre de points de contrôle est le suivant: |
| C3060 |
1S-8S LiFe et autres |
1-60A |
Unité d'alimentation |
BMS8T |
| C6830 |
4S-16S Li-ION&LiFe, et autres |
1 à 30A |
Unité d'alimentation |
BMS16T |
| C10325 |
4S-24S Li-ION&LiFe et autres |
1 à 25A |
Unité d'alimentation |
BMS24T |
| C4012B |
1S-12S Li-ION&LiFe et autres |
1 à 40 A à l'entrée CA |
Unité d'alimentation |
Courant d'équilibre 1,2 A ou 2 A |
| 0.1-20A à l'entrée en courant continu |
Unité d'alimentation |
Décharge à 0,1 à 40 A 100 W
|
Questions fréquentes
Puis-je avoir une commande d'échantillon pour le chargeur?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
Qu'en est-il du délai de livraison?
A: 3-5 jours pour la préparation des échantillons, 5-10 jours ouvrables pour la production en série.
Q3. Avez-vous une limite de MOQ pour les commandes OEM?
A: Moyenne de fabrication faible, 1pc pour vérification d'échantillon est disponible.
Q4. Comment expédiez-vous les marchandises et combien de temps faut-il pour arriver?
R: Expédition par DHL, UPS, FedEx ou TNT. Il faut 3 à 5 jours pour arriver. Expédition aérienne et maritime également facultative.
Q. Comment procéder à une commande de chargeur?
R: Tout d'abord, faites-nous connaître vos exigences ou votre application.
Deuxièmement Nous citons selon vos exigences ou nos suggestions.
Troisièmement, vous confirmez les échantillons et placez le dépôt pour la commande formelle.
Quatrièmement, nous organisons la production.
Q6. Est-ce que je peux imprimer mon logo sur le produit du chargeur?
R: Oui, veuillez nous en informer formellement avant notre production.
Q7: Offrez-vous une garantie pour les produits?
R: Oui, nous offrons 2 ans de garantie à nos produits.
Q8. Comment traiter avec le défectueux?
R: Premièrement, nos produits sont produits dans un système de contrôle de qualité strict et le taux défectueux sera inférieur à 0,2%.
Deuxièmement, pendant la période de garantie, nous vous enverrons de nouvelles lumières avec une nouvelle commande pour une petite quantité.Nous les réparerons et vous les renverrons ou nous pourrons discuter de la solution, y compris le rappel selon la situation réelle..
Q9. Pourquoi la lecture de la tension et du courant sur l'écran LCD n'est-elle pas précise?
R: la tension et le courant sont calibrés avant l'expédition, sinon le chargeur ne fonctionne pas, alors veuillez vérifier la connexion du fil de sortie, lorsque la distance entre le SMPS et votre appareil est un problème,s'il vous plaît allonger le câble CA N'allongez pas le câble CC (cable de sortie). la longueur du câble de sortie de 1 mètre (10AWG) est suggérée, plus de 1 mètre, affectera la précision de la tension et du courant, en particulier à 30A 1500W.
Pourquoi tu ne recharges pas ma batterie?
R: si la lecture de la tension de la batterie sur l'écran LCD est réglée, ou si la batterie est trop déchargée, ou si le nombre de cellules est mal réglé, ou si la connexion de la batterie est perdue, le chargeur ne se charge pas.Alors vérifiez la connexion de la batterie, confirmez d'abord la lecture de tension sur l'écran LCD est proche de la tension réelle de la batterie, si non le chargeur ne charge pas, si oui, s'il vous plaît définir les paramètres de charge et puis commencer à charger.
Le chargeur peut-il communiquer avec d'autres marques de BMS?
R: Oui, il y a un port de commande sur le chargeur, pour plus de détails, veuillez nous contacter.
Q12. Comment empêcher toute cellule de se surcharger pendant la charge?
R1: Adapté au BMS, le BMS coupe la charge en déconnectant le circuit de charge, tel que déconnecter le DCC, le relais, le SSR.
A2: adapter avec BMS de charge, BMS contrôle le courant de charge jusqu'à zéro. Ne coupez pas la charge à plusieurs reprises, et sauver DCC, relais, SSR, tout commutateur.
Q13. Le chargeur peut-il fonctionner seul sans BMS?
R: Oui, mais la batterie est peut-être surchargée.
Le chargeur peut-il surveiller la tension de chaque cellule?
R: Non, le chargeur surveille la tension totale de la batterie et le courant de charge, il ne peut pas surveiller la tension de chaque cellule, donc avec un BMS ou un autre panneau de protection, la batterie n'est pas sûre pendant la charge.
Le chargeur peut-il être contrôlé par un dispositif externe?
R: Oui, l'appareil externe peut contrôler le courant de charge même en coupant la charge. il est seulement pour la version A.
Le Q16.Le chargeur est-il compatible avec la fonction Plug and Play?
R: Oui, si vous définissez "Auto charge" sur ON pendant la charge et la charge pendant plus d'une minute, le chargeur se souviendra des paramètres.Il se chargera automatiquement en utilisant les paramètres précédentsCe mode est appelé mode de charge AUTO, qui fonctionne comme un chargeur normal ou général.
Avantage de l'entreprise
Deux technologies de base
Le chargeur et l'alimentation électrique à haute puissance et à haut rendement utilisent ZVS/ZCS etCorrection synchronepour atteindre 94%haute efficacitéLe MCU contrôle la tension et le courant de sortie, permettant à tous lesparamètres de chargeà être programmé.
Le BMS a une grande précision et mesure la tension de la cellule, le courant de charge et de décharge et la température de la batterie à l'aide d'un ADC de 12 bits ou 16 bits.
Chargement BMS et Charger communiquent entre eux, éliminant la nécessité de couper la charge via Open DCC ou relais.temps de chargeetallonge la durée de vie de la batterie, sans avoir besoin d'installer un DCC ou un relais pour couper la charge lorsqu'une cellule atteint sa tension maximale.
Profil de chargeur
CHARGERY est une entreprise qui est presque unique sur le marché des UAV (modèle RC, gros drones) et des EV (e-bike, e-motorcycle, e-scooter).
Depuis 2006, nous nous sommes concentrés sur le développement de chargeurs haute puissance (jusqu'à 60A 3000W),chargeurs de balance(entrée CA, entrée CC et double entrée CA/CC) et unités BMS de 800 A pour des batteries LiPo/LiFe/LiTO allant jusqu'à 24 S.
Les chargeurs de charge peuvent charger n'importe quel type de batterie chimique, y compris LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD et Pb (acide de plomb, batterie VRLA).courant de charge,tension de sortie, etcourant d'arrêtpeuvent tous être programmés, et les chargeurs disposent d'anti-étincelle etprotection contre la polarité inverselorsque des piles haute tension sont connectées au chargeur ou à l'onduleur/chargeur.
Les unités BMS de charge peuvent supporter jusqu'à 800 A de charge etcourant de décharge, avec un dispositif spécialement conçuContacteur CC(DCC) qui comprend un circuit suppresseur de surtension.
