24V 1200W courant réglable de tension Commutation de l'alimentation UAV chargeur Chargeur de drones compact de 68 mm SMPS à faible bruit 50A

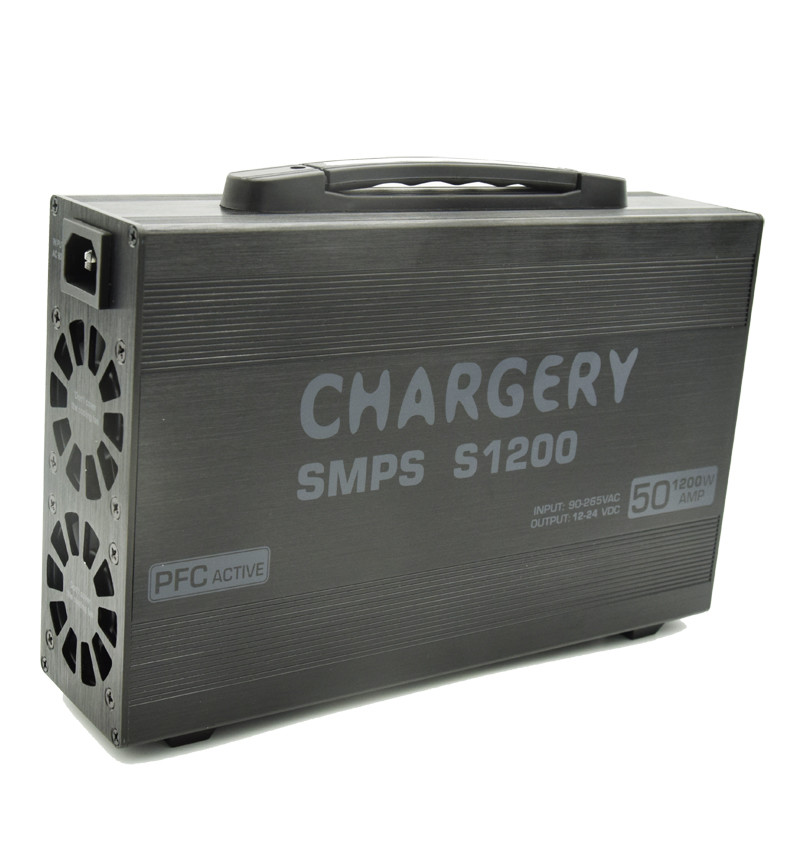

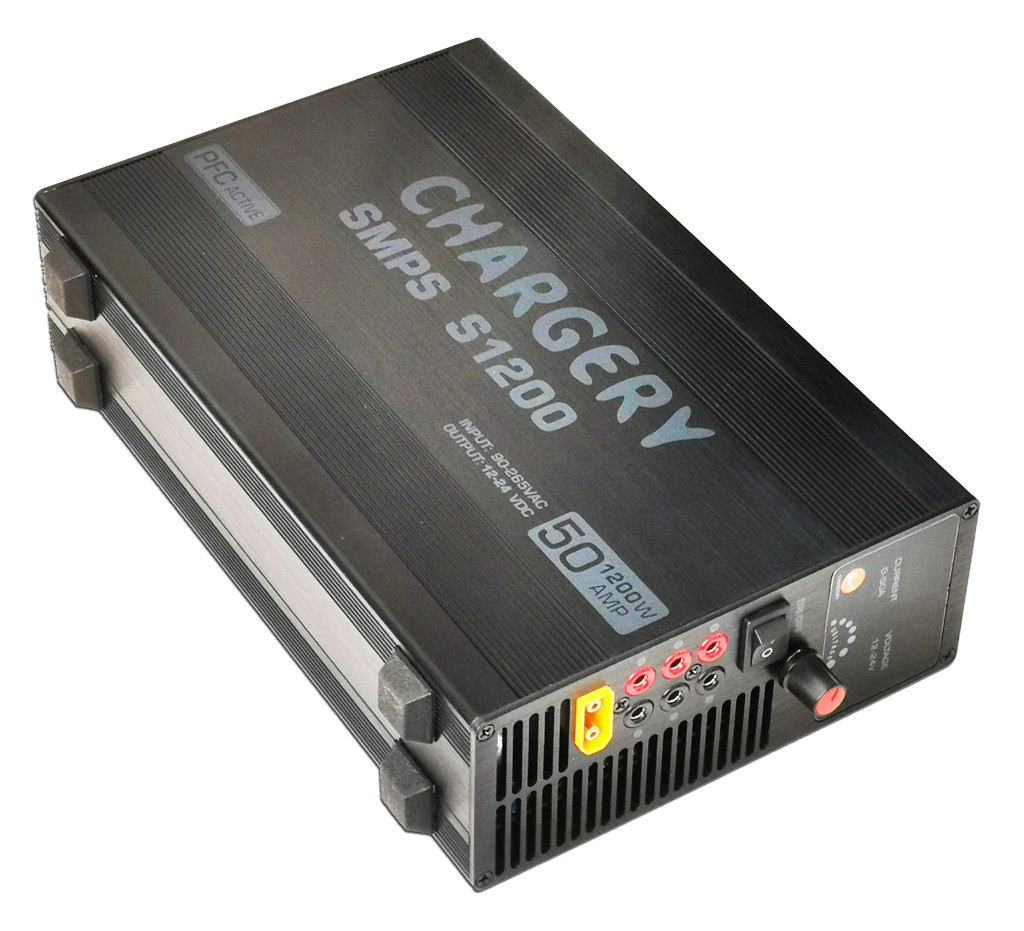

Le S1200 est un SMPS PFC-programmé qui peut fournir une sortie de 50A à 12V-24V, et 1200W à AC90V~265V, le tout dans une taille compacte.lui permettant d'atteindre une efficacité allant jusqu'à 94% tout en maintenant une température inférieure à 80°CSa conception est compacte à seulement 68 mm, et fonctionne avec un faible bruit grâce à un ventilateur de refroidissement qui est contrôlé par la température.comme la batterie du scooter électrique.
Caractéristiques
- L'affichage numérique à LED de la tension et du courant de sortie.
- PFC actif: moins de courant d'entrée CA moins d'interférences.
- AC 90-265V fonctionnement mondial: pas besoin de commutateur alternatif, fonctionnement mondial sûr.
- Jusqu'à 94% d'efficacité de conversion, seulement 68 mm.
- Voltage de sortie programmable de 12V à 24V
- Utilisez une rectification synchrone créative pour réaliser une efficacité élevée et une conception compacte
- Protection contre les surtensions, les surtensions, les surcharges, les températures et les courts-circuits
- Protection contre les courts-circuits, plus sûre et plus fiable.
- Faible bruit 2 Ventilateurs de refroidissement intelligents allumés et régler la vitesse sur la température automatiquement

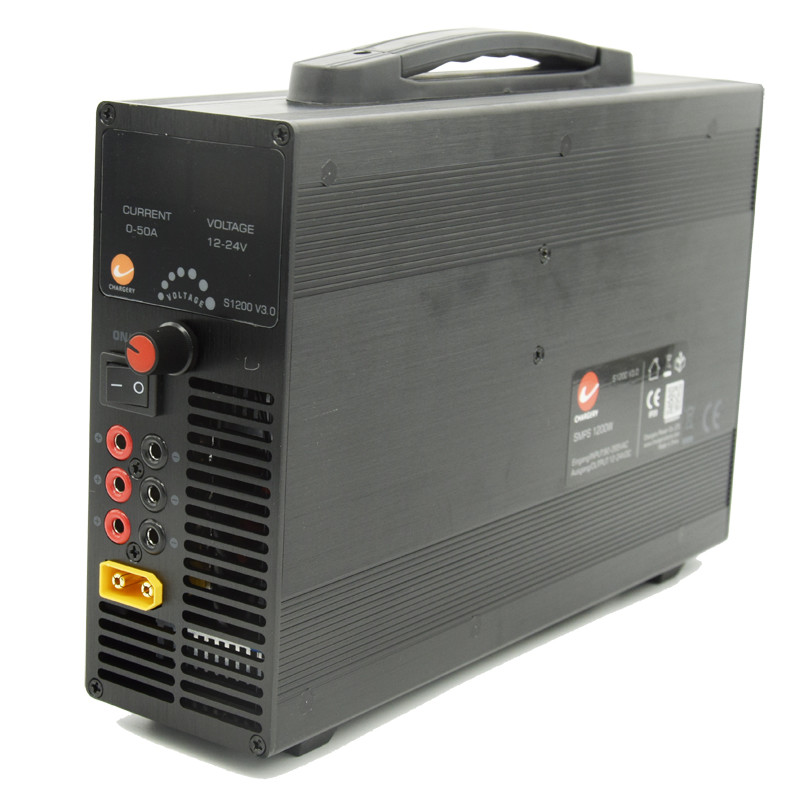

- 4 sorties peuvent faire plus de chargeurs simultanément, 3 paires 4.0mm connecteur en or jusqu'à 20A chacunune sortie, un connecteur en or de 4,5 mm (XT-90) jusqu'à 60 A
- La technologie créative réalise un design compact de 68 mm
Spécification
| Paramètre d'entrée |
Valeur |
| Voltage nominal |
Le système d'alimentation électrique |
| Voltage autorisé |
AC90 ~ 265V |
| Fréquence nominale |
50/60 Hz |
| Fréquence autorisée |
47 à 63 Hz |
| Courant RMS maximal |
Les réglages doivent être effectués à l'aide d'un système de freinage. |
| Efficacité |
94% à une charge de 60% et à une entrée de 220 Vac |
| PFC actifs |
PF> 0,99 à 90 VAC et à 100% de la charge; PF> 0,97 à 220 VAC et à 100% de la charge |
| Paramètre de sortie |
Valeur |
| Plage de tension |
12 ~ 24 V programmés |
| Précision de la tension |
± 2% |
| Précision actuelle |
± 5% |
| Voltage de réplique |
150 mV |
| Portée actuelle |
50A au plus. |
| Le pouvoir |
1200 watts au maximum. |
Application du projet
- Demande à domicile
- Chargeur à courant continu de 12 à 24 V, chargeur d'équilibre pour modèle RC
- Un chargeur de batterie pour vélo électrique, scooter électrique.
Opération
- Connectez le SMPS à la prise AC 110/220V
- Allumez le commutateur
- Ajustez la tension de sortie en tournant le bouton Knob. la LED affichera la tension de sortie et le courant.
- Connectez le dispositif approprié au S1200, la tension d'entrée du dispositif doit être comprise entre 12 et 24 V.
- Ajustez la tension pendant le travail.
PFC actifs
Efficacité
Le paquet
- S1200 Unité de base: 1 pièce
- Cable d'alimentation: 1 pièces
- Manuel: 1 pièce
- Connecteur XT-90 féminin: 1pcs
| Modèle |
Voltage de sortie |
Courant de sortie |
Puissance maximale |
Affichage |
| Le S400 V3.0 |
10V à 30V |
13Il y en a un à la maison. |
400 W |
LED numérique |
| S600PLUS V20 |
5 à 26 V |
1 à 25A réglable |
600 W |
écran LCD couleur |
| S1200 V3.0 |
12V à 24V |
50A au plus. |
Unité d'alimentation |
LED numérique |
| S1500 V3.0 |
10V à 30V |
réglable de 1 à 60 A |
Unité d'alimentation |
écran LCD couleur
|
Questions fréquentes
Q1. Puis-je avoir une commande d'échantillon pour SMPS?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
Qu'en est-il du délai de livraison?
A: 3-5 jours pour la préparation des échantillons, 5-10 jours ouvrables pour la production en série.
Q3. Avez-vous une limite de MOQ pour les commandes OEM?
A: Moyenne de fabrication faible, 1pc pour vérification d'échantillon est disponible.
Q4. Comment expédiez-vous les marchandises et combien de temps faut-il pour arriver?
R: Expédition par DHL, UPS, FedEx ou TNT. Il faut 3 à 5 jours pour arriver. Expédition aérienne et maritime également facultative.
Q. Comment procéder à une commande pour SMPS?
R: Tout d'abord, faites-nous connaître vos exigences ou votre application.
Deuxièmement Nous citons selon vos exigences ou nos suggestions.
Troisièmement, vous confirmez les échantillons et placez le dépôt pour la commande formelle.
Quatrièmement, nous organisons la production.
Q6. Est-il acceptable d'imprimer mon logo sur le produit SMPS?
R: Oui, veuillez nous en informer formellement avant notre production.
Q7. Offrez-vous une garantie pour les produits?
R: Oui, nous offrons 2 ans de garantie à nos produits.
Q8. Comment traiter avec le défectueux?
R: Premièrement, nos produits sont produits dans un système de contrôle de qualité strict et le taux défectueux sera inférieur à 0,2%.
Deuxièmement, pendant la période de garantie, nous vous enverrons de nouvelles lumières avec une nouvelle commande pour une petite quantité.Nous les réparerons et vous les renverrons ou nous pourrons discuter de la solution, y compris le rappel selon la situation réelle..
Q9. Pourquoi la lecture de la tension et du courant sur la LED n'est-elle pas précise?
R: la tension et le courant sont très sensibles en raison de leur faible valeur, alors veuillez vérifier la connexion du fil de sortie, lorsque la distance entre le SMPS et votre appareil est un problème,s'il vous plaît allonger le câble CA N'allongez pas le câble CC (cable de sortie). la longueur du câble de sortie d'un mètre (10AWG) est suggérée, plus d'un mètre, affectera la précision de la tension et du courant, en particulier à 50A.
