30V 400W courant réglable de tension Commutation d'alimentation Compact 55mm Faible bruit SMPS 13,5A 30V
Le S400 est un SMPS programmé PFC qui peut fournir une sortie de 13,5A à 10V-30V, et 400W à AC90V~265V, le tout dans une taille compacte.lui permettant d'atteindre un rendement de 92% tout en maintenant une température inférieure à 95°CSa conception est compacte à seulement 55 mm et fonctionne avec un faible bruit grâce à un ventilateur de refroidissement contrôlé par température.
Caractéristiques
- PFC actifs
- AC100 à 240 Vutilisation mondiale
- Jusqu'à92%de l'efficacité de conversion
- Voltage de sortie de programmation de 10 à 30 V, adapté à plus de chargeurs RC

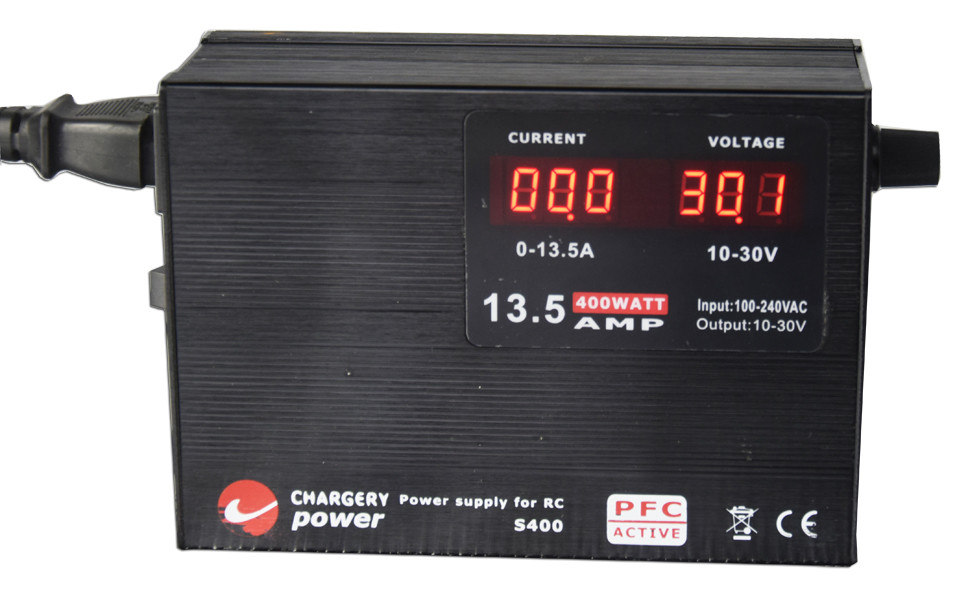

- Voltage et courant de sortie de l'affichage numérique LED en temps réel
- Protection contre les surtensions, les surtensions, les surcharges et les températures et reprise automatique
- Protection contre les courts-circuits à la sortie, plus sûre et plus fiable
- Les ventilateurs de refroidissement intelligents s'allument à plus de 45°C et augmentent leur vitesse à mesure que la température augmente.
- La rectification synchrone assure l'efficacité élevée et la taille plus petite
- connecteur de sortie XT60 et montage avec carte d'adaptateur avec connecteurs multiples
- Prix abordable
Spécification
| Paramètre d'entrée |
Valeur |
| Voltage nominal |
Le système d'alimentation électrique |
| Voltage autorisé |
AC90 ~ 265V |
| Fréquence nominale |
50/60 Hz |
| Fréquence autorisée |
47 à 63 Hz |
| Courant RMS maximal |
4Pour les véhicules à moteur électrique à commande numérique: |
| Efficacité |
92% à 100% de charge et à 220 Vac d'entrée |
| PFC actifs |
PF> 0,99 à 90 VAC et à 100% de la charge; PF> 0,97 à 220 VAC et à 100% de la charge |
| Paramètre de sortie |
Valeur |
| Plage de tension |
10 ~ 30V programmés |
| Précision de la tension |
± 2% |
| Précision actuelle |
± 5% |
| Voltage de réplique |
150 mV |
| Portée actuelle |
13Il y en a un à la maison. |
| Le pouvoir |
400 watts au maximum. |
Application du projet
- Demande à domicile
- Chargeur à courant continu de 12 à 24 V, chargeur d'équilibre pour modèle RC
- Chargeur de batterie pour hélicoptère RC.
| Modèle |
Voltage de sortie |
Courant de sortie |
Puissance maximale |
Affichage |
| Le S400 V3.0 |
10V à 30V |
13Il y en a un à la maison. |
400 W |
LED numérique |
| S600PLUS V20 |
5 à 26 V |
1 à 25A réglable |
600 W |
écran LCD couleur |
| S1200 V3.0 |
12V à 24V |
50A au plus. |
Unité d'alimentation |
LED numérique |
| S1500 V3.0 |
10V à 30V |
réglable de 1 à 60 A |
Unité d'alimentation |
écran LCD couleur |
.
Avantages
Deux technologies de base
Les chargeurs à haute puissance et à haut rendement et les alimentations électriques adoptentZVS/ZCS et rectification synchrone réalisent 94% d'efficacité élevée, la tension de sortie et le contrôle du courant par MCU permettent de programmer tous les paramètres de charge.
Le BMS à haute précision adopte un ADC de 12 bits ou A6 pour mesurer la tension de la cellule, le courant de charge et de décharge et la température de la batterie.
Chargement BMS et Charger communiquent entre eux, éviter de couper la charge par Open DCC ou relais, cette fonctionnalité peut économiser du temps de charge et prolonger la vie de la batterie,en même temps n'ont pas besoin d'installer DCC ou relais pour couper la charge quand une cellule atteint la tension la plus élevée.
Profil de chargeur
CHARGERY est une entreprise presque unique sur le marché des drones et des vélos électriques, nous avons développé un chargeur à courant alternatif à haute puissance et un système de gestion de la circulation en même temps.
À partir de 2006, nous nous concentrons sur le développement de chargeurs haute puissance (jusqu'à 60A 3000W), de chargeurs d'équilibre (entrée CA, entrée CC et double entrée CA/CC) et de BMS 800A pour une batterie LiPo/LiFe/LiTO allant jusqu'à 24S.
Le chargeur de charge peut charger n'importe quelle batterie chimique, y compris LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD et Pb (acide de plomb, batterie VRLA), le nombre de cellules, le courant de charge,la tension finale et le courant final peuvent être programmés. et réaliserprotection contre les étincelles et contre la polarité lorsque la batterie haute tension est connectée au chargeur ou à l'onduleur (chargeur).
Chargement BMS peut gérer jusqu'à 800A de charge et de décharge de courant, spécialement conçu DCC (contacteur CC) est intégré surtensionle circuit de suppression.
Opération

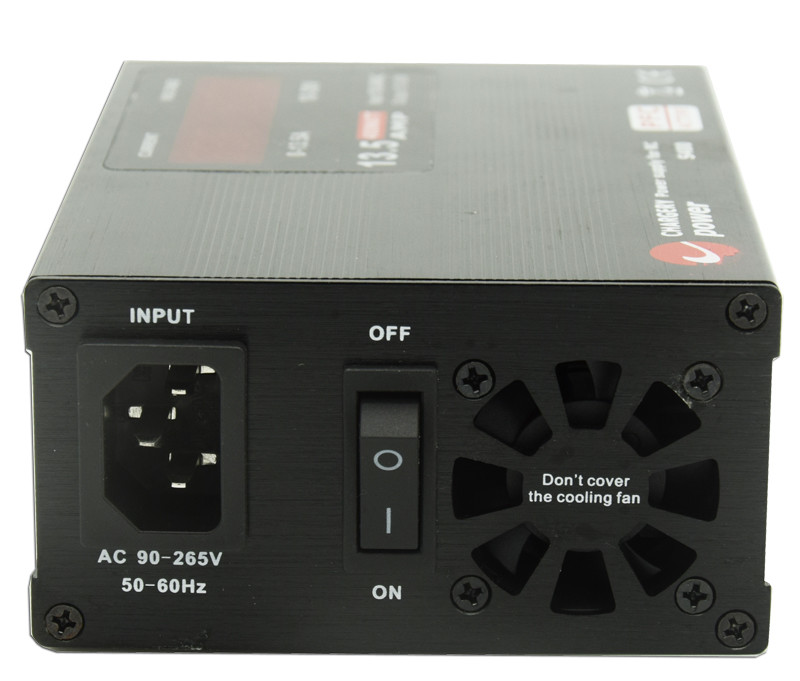

- Connectez le SMPS à la prise AC 110/220V
- Allumez le commutateur

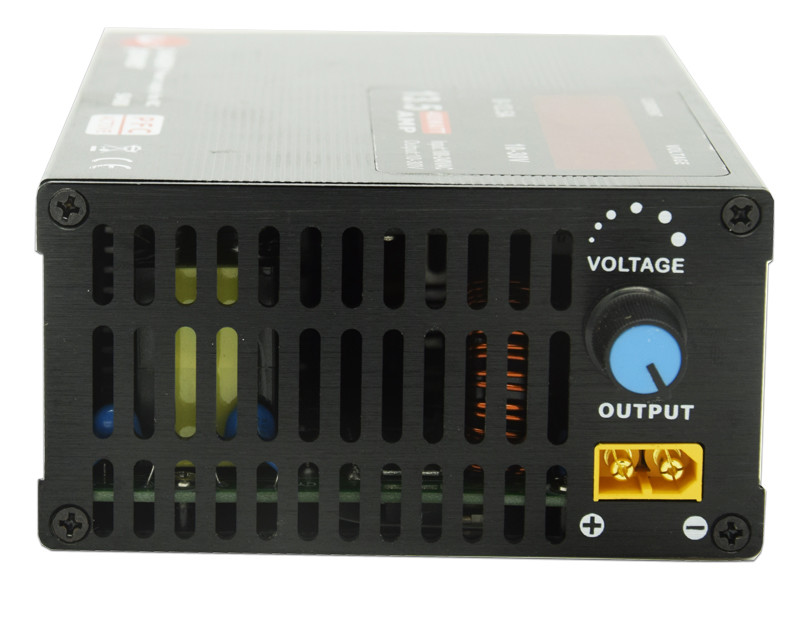

- Ajustez la tension de sortie en tournant le bouton de bouton. la LED numérique affichera la tension de sortie et le courant.
- Connectez le dispositif approprié au S400, la tension d'entrée du dispositif doit être comprise entre 10 et 30 V.
- Ajustez la tension pendant le travail.
PFC actifs
Le paquet
- Unité de base S400: 1 pièce
- Cable d'alimentation: 1 pièces
- Plaque d'adaptation: 1 pièce
Questions fréquentes
Q1. Puis-je avoir une commande d'échantillon pour SMPS?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
Qu'en est-il du délai de livraison?
A: 3-5 jours pour la préparation des échantillons, 5-10 jours ouvrables pour la production en série.
Q3. Avez-vous une limite de MOQ pour les commandes OEM?
A: Moyenne de fabrication faible, 1pc pour vérification d'échantillon est disponible.
Q4. Comment expédiez-vous les marchandises et combien de temps faut-il pour arriver?
R: Expédition par DHL, UPS, FedEx ou TNT. Il faut 3 à 5 jours pour arriver. Expédition aérienne et maritime également facultative.
Q. Comment procéder à une commande pour SMPS?
R: Tout d'abord, faites-nous connaître vos exigences ou votre application.
Deuxièmement Nous citons selon vos exigences ou nos suggestions.
Troisièmement, vous confirmez les échantillons et placez le dépôt pour la commande formelle.
Quatrièmement, nous organisons la production.
Q6. Est-il acceptable d'imprimer mon logo sur le produit SMPS?
R: Oui, veuillez nous en informer formellement avant notre production.
Q7. Offrez-vous une garantie pour les produits?
R: Oui, nous offrons 2 ans de garantie à nos produits.
Q8. Comment traiter avec le défectueux?
R: Premièrement, nos produits sont produits dans un système de contrôle de qualité strict et le taux défectueux sera inférieur à 0,2%.
Deuxièmement, pendant la période de garantie, nous vous enverrons de nouvelles lumières avec une nouvelle commande pour une petite quantité.Nous les réparerons et vous les renverrons ou nous pourrons discuter de la solution, y compris le rappel selon la situation réelle..
Q9. Pourquoi la lecture de la tension et du courant sur la LED n'est-elle pas précise?
R: la tension et le courant sont très sensibles en raison de leur faible valeur, alors veuillez vérifier la connexion du fil de sortie, lorsque la distance entre le SMPS et votre appareil est un problème,s'il vous plaît allonger le câble CA N'allongez pas le câble CC (cable de sortie). la longueur du câble de sortie de 1,2 mètre (16AWG) est suggérée, plus de 1,2 mètre, affectera la tension et la précision du courant, en particulier à 13,5A.
