Depuis 2007, nous sommes le principal développeur d'aliments pour chargeurs à équilibre RC, introduisant continuellement de nouvelles innovations sur le marché.
En 2007, nous avons été les premiers à utiliser des connecteurs féminins en or de 4 mm comme bornes de sortie sur une alimentation électrique de 250 W, le modèle est A20.

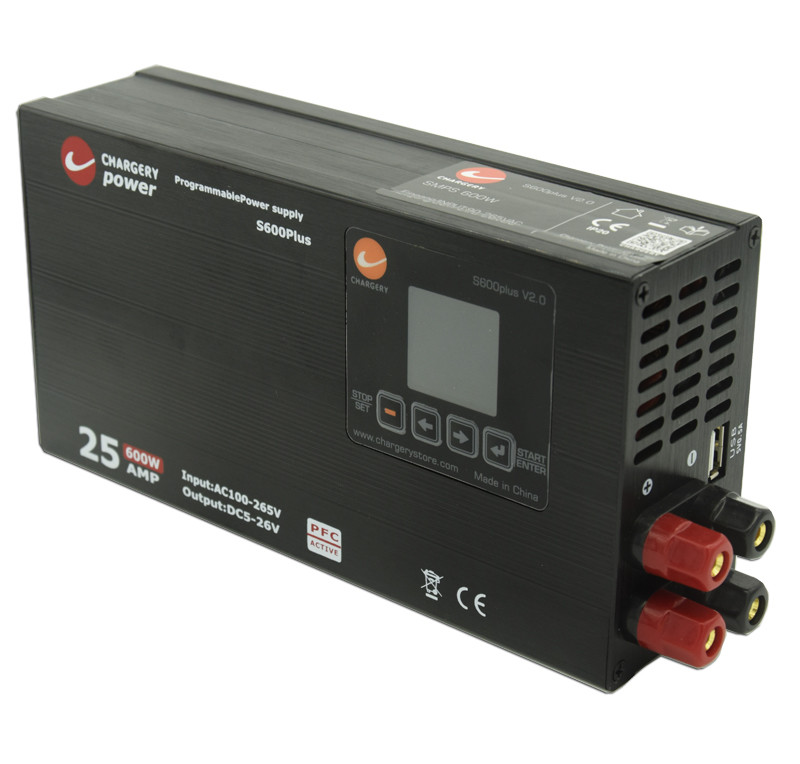

24V 600W courant réglable de tension Commutation alimentation électrique Compact 68mm Faible bruit SMPS 25A 24V
En tant que source d'alimentation la plus populaire sur le marché des chargeurs RC, elle sert le chargeur RC depuis plus de 15 ans.Le SMPS est une alimentation programmée capable de fournir une sortie de 25A à 5V-26VLe SMPS utilise des technologies innovantes pour atteindre un rendement allant jusqu'à 91%, tout en maintenant une température inférieure à 90°C.Sa conception est compacte à seulement 55 mm et fonctionne avec un faible bruit, grâce à un ventilateur de refroidissement contrôlé par la température.
Caractéristiques
- Je suis désolée.Contrôle intelligent de la tension et du courant de sortie par microprocesseur, étalonnage à 100% avant livraison
- ± 1% de précision de tension et de courant
- AC 90-265V fonctionnant dans le monde entier
- Sortie d'affichage LCD couleur TFT Voltage, courant, puissance et température interne à temps.
- Protection contre les surtensions, les surtensions, les surcharges, les températures et les courts-circuits

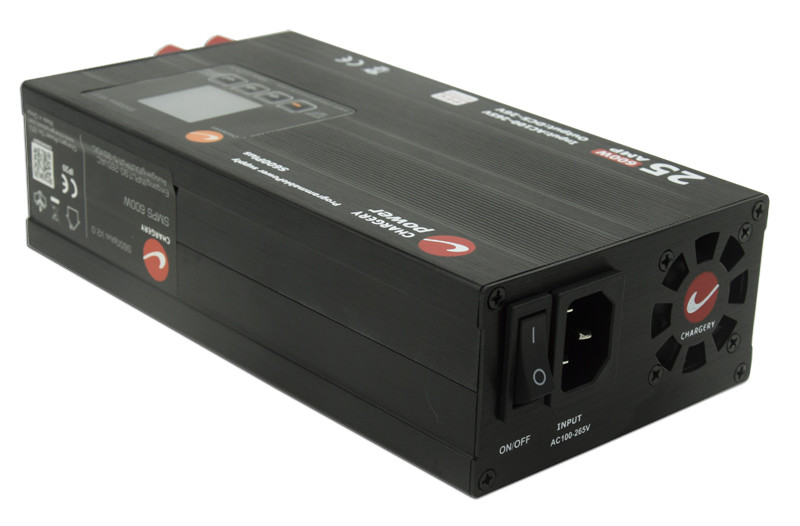

- 1 Ventilateurs de refroidissement intelligents allumés automatiquement à la température
- 2 paires de connecteurs en or de 4,0 mm jusqu'à 25 A par sortie
Spécification
| Paramètre d'entrée |
Valeur |
| Voltage nominal |
Le système d'alimentation électrique |
| Voltage autorisé |
AC90 ~ 265V |
| Fréquence nominale |
50/60 Hz |
| Fréquence autorisée |
47 à 63 Hz |
| Courant RMS maximal |
Pour les véhicules de type à moteur à commande autonome: |
| Efficacité |
91% à une charge de 60% et à une tension de 220 Vac |
| PFC actifs |
PF> 0,99 à 90 VAC et à 100% de la charge; PF> 0,97 à 220 VAC et à 100% de la charge |
| Paramètre de sortie |
Valeur |
| Plage de double tension |
5 ~ 26V programmés et sortie du port USB 5,0V 500mA |
| Précision de la tension |
± 1% |
| Précision actuelle |
± 1% |
| Voltage de réplique |
200 mV |
| Portée actuelle |
25A au plus. |
| Le pouvoir |
600 watts au maximum. |
Application du projet
- Demande à domicile
- Chargeur à courant continu de 12 à 24 V, chargeur d'équilibre pour modèle RC
- Des drones, un chargeur de batterie.
Opération

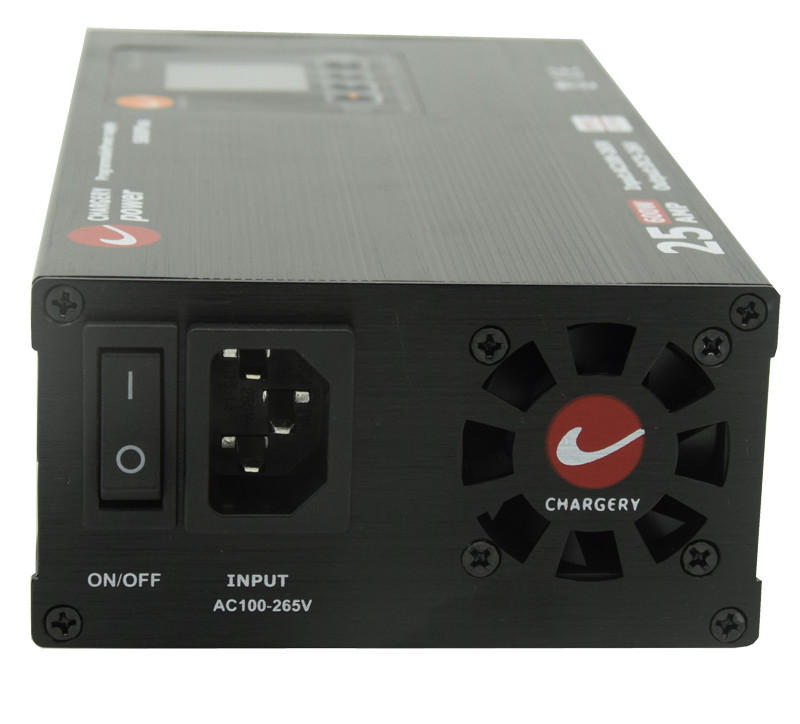

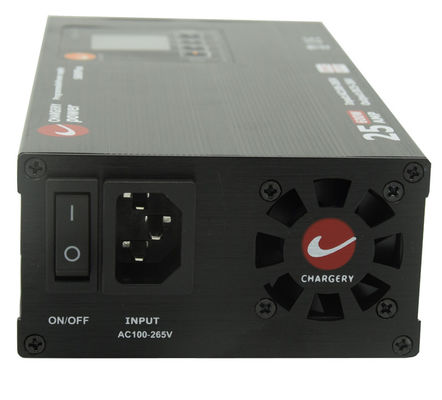

- Connectez le SMPS à la prise AC 110/220V
- Allumez le commutateur
- Ajustez la tension de sortie en appuyant sur le bouton MAI ou MAI.
- Appuyez sur le bouton SET pendant 3 secondes, sélectionnez le réglage de courant maximal, appuyez sur le bouton UP et DOWN pour régler le courant de sortie maximal.
- Appuyez sur le bouton START pendant 3 secondes, le SMPS va démarrer, l'écran LCD affichera tension et courant.
- Connectez le dispositif approprié au SMPS, la tension d'entrée du dispositif doit être comprise entre 5 et 24 V.
- Ajustez facilement la tension pendant le travail en appuyant à nouveau sur le bouton MAI ou MAI.
Interface d'opération
| Réglage du programme |
Allumez après avoir appuyé sur le bouton START |
 |
|
Message d'erreur
| Informations sur les erreurs |
Définition |
Affichage |
| Surtension |
Voltage de sortie supérieur à 2V de la valeur de réglage pendant 2 secondes, S600PLUS s'éteint automatiquement et s'allume manuellement |
Sur la page d'alimentation hors tension est affichée |
| Au-dessus du courant |
Courant de sortie supérieur à 2A de configuration pendant 2 secondes, S600PLUS éteint automatiquement et allume manuellement |
Sur la page d'arrêt de l'alimentation, OVER CURRENT est affiché. |
| Température dépassée |
La température du dissipateur de chaleur supérieure à 100 °C pendant 2 secondes, S600PLUS s'éteint automatiquement et s'allume automatiquement |
Sur la page d'arrêt de l'alimentation, il est affiché OVER TEMPERATURE. |
| court-circuit |
La tension de sortie est inférieure à 4V pendant 2 secondes et 3 fois à plusieurs reprises, S600plus s'éteint automatiquement et s'allume manuellement |
Sur la page d'arrêt de l'alimentation, le court-circuit est affiché |
PFC actifs
Le paquet
- Unité de base S600: 1 pièce
- Cable d'alimentation: 1 pièces
- Manuel: 1 pièce
| Modèle |
Voltage de sortie |
Courant de sortie |
Puissance maximale |
Affichage |
| Le S400 V3.0 |
10V à 30V |
13Il y en a un à la maison. |
400 W |
LED numérique |
| S600PLUS V20 |
5 à 26 V |
1 à 25A réglable |
600 W |
écran LCD couleur |
| S1200 V3.0 |
12V à 24V |
50A au plus. |
Unité d'alimentation |
LED numérique |
| S1500 V3.0 |
10V à 30V |
réglable de 1 à 60 A |
Unité d'alimentation |
écran LCD couleur
|
Questions fréquentes
Q1. Puis-je avoir une commande d'échantillon pour SMPS?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
Qu'en est-il du délai de livraison?
A: 3-5 jours pour la préparation des échantillons, 5-10 jours ouvrables pour la production en série.
Q3. Avez-vous une limite de MOQ pour les commandes OEM?
A: Moyenne de fabrication faible, 1pc pour vérification d'échantillon est disponible.
Q4. Comment expédiez-vous les marchandises et combien de temps faut-il pour arriver?
R: Expédition par DHL, UPS, FedEx ou TNT. Il faut 3 à 5 jours pour arriver. Expédition aérienne et maritime également facultative.
Q. Comment procéder à une commande pour SMPS?
R: Tout d'abord, faites-nous connaître vos exigences ou votre application.
Deuxièmement Nous citons selon vos exigences ou nos suggestions.
Troisièmement, vous confirmez les échantillons et placez le dépôt pour la commande formelle.
Quatrièmement, nous organisons la production.
Q6. Est-il acceptable d'imprimer mon logo sur le produit SMPS?
R: Oui, veuillez nous en informer formellement avant notre production.
Q7: Offrez-vous une garantie pour les produits?
R: Oui, nous offrons 2 ans de garantie à nos produits.
Q8. Comment traiter avec le défectueux?
R: Premièrement, nos produits sont produits dans un système de contrôle de qualité strict et le taux défectueux sera inférieur à 0,2%.
Deuxièmement, pendant la période de garantie, nous vous enverrons de nouvelles lumières avec une nouvelle commande pour une petite quantité.Nous les réparerons et vous les renverrons ou nous pourrons discuter de la solution, y compris le rappel selon la situation réelle..
Q9. Pourquoi la lecture de la tension et du courant sur l'écran LCD n'est-elle pas précise?
R: la tension et le courant sont calibrés avant l'expédition, sinon le SMPS ne fonctionne pas, alors veuillez vérifier la connexion du fil de sortie, lorsque la distance entre le SMPS et votre appareil est un problème,s'il vous plaît allonger le câble CA N'allongez pas le câble CC (cable de sortie). la longueur du câble de sortie de 1 mètre (14 AWG) est suggérée, plus de 1 mètre, affectera la tension et la précision du courant à 25A.
