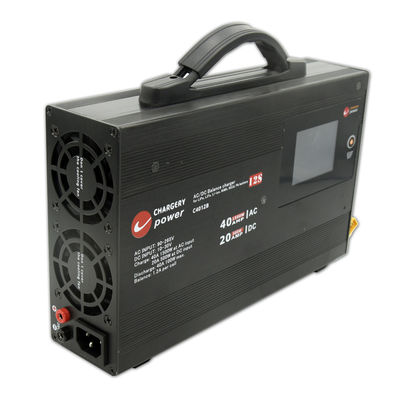

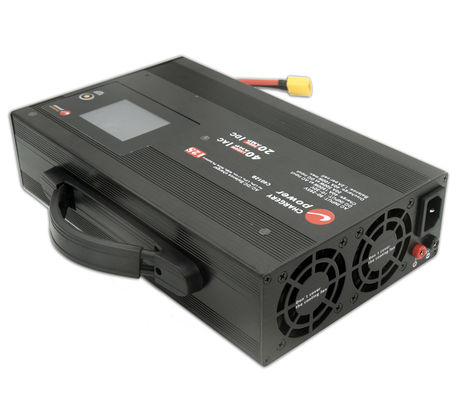

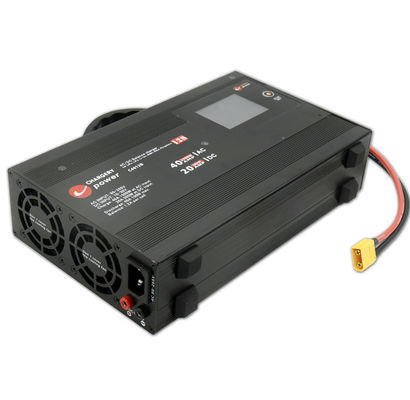

43.8V 1500W Lipo Batterie AC DC Balance Charger Déchargeur Pour les drones UAV 4S 40A

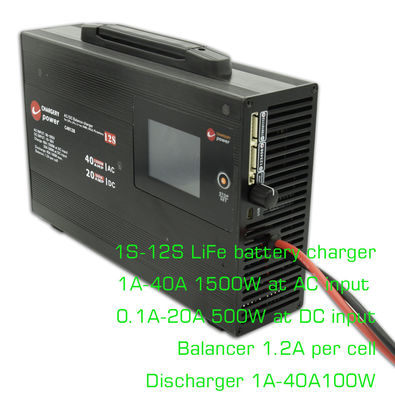

43.8V 1500W réglable LiFe Balanceur de batterie Chargeur déchargeur 4S 6S 8S 12S 40A

adapté à la batterie chimique multiple comme ci-dessous.

Dans "C4012B",Cdésigne le chargeur,B. Poursignifie équilibreur, 40 signifie 40A courant de charge maximum de 40A, 12 signifie jusqu'à 12 cellules en série.

Le C4012B n'est pas simplement un chargeur, un équilibreur, une unité SMPS (PSU, alimentation électrique), mais aussi unDéchargeur.

Pourquoi est-il nécessaire de décharger une batterie et de gaspiller son énergie? Une raison est le stockage. Pour les batteries au lithium, stocker la batterie à "tension de stockage", qui est d'environ 50% de charge (SOC),est recommandé pour des périodes supérieures à un moisÀ ce niveau, la tension de la batterie et le SOC sont plus fiables et plus faciles à entretenir, ce qui contribue à préserver la qualité et les performances de la batterie et à prolonger sa durée de vie globale.

Le C4012B est capable de décharger jusqu'à 40A, avec unpuissance de décharge maximaleEn utilisant une résistance externe, le déchargeur peut atteindre une tension très élevée, ce qui lui permet de tester la capacité de la cellule.puissance nominaleCependant, l'appareil peut toujours contrôler et surveiller le processus de décharge, garantissant que la décharge reste en courant constant.

Dans l'ensemble, la capacité de décharger une batterie avec précision et constance est importante pour maintenir la qualité et les performances de la batterie.taux de décharge élevéLa capacité et les performances de la batterie, tout en assurant une décharge sûre et efficace.

Pendant le mode de décharge, l'appareil permet aux utilisateurs de régler lecourant de déchargeLorsque l'appareil décharge la batterie, il peut également régler le courant de décharge pour empêcher les composants internes de surchauffer.Cette caractéristique permet de garantir le fonctionnement sûr et efficace du dispositif.En fournissant un contrôle précis sur le processus de décharge, l'appareil contribue à prolonger la durée de vie de la batterie et à optimiser ses performances.

Pendant la décharge, l'impédance de la cellule peut être mesurée simultanément.

LeMode de stockage est une fonction essentielle du C4012B.le dispositif peut régler la tension de la batterie à la "tension de stockage" optimale, indépendamment du fait que la tension de la batterie soit supérieure ou inférieure à ce niveau. Cela garantit que la batterie peut être stockée en toute sécurité dansconditions optimales, ce qui peut contribuer à prolonger sa durée de vie.

Il convient de noter que la température ambiante est un autre facteur essentiel à prendre en considération lors du stockage des batteries.45 degrés Celsius, la durée de vie de la batterie sera considérablement raccourcie en raison de l'augmentation de la vitesse d'auto-décharge.Il est important de stocker les piles dans un environnement frais et sec pour éviter les dommages et maximiser leur durée de vie..

Le C4012B offre les mêmes modes de fonctionnement, qu'il soit connecté à une entrée CA ou DC, ce qui en fait une unité plus polyvalente que celles qui ne prennent en charge que l'entrée CA ou DC.

Lorsqu'il est connecté à une entrée en courant continu de 10 à 30 V, le C4012B peut charger et équilibrer n'importe quelle batterie au lithium à 20 A et 500 W. Ceci est similaire aux chargeurs à équilibre CC-DC, mais à un coût inférieur.

Avec des avancescircuits d'équilibrageLe chargeur fournit un courant constant de 1,2 A par balance cellulaire.batteries de grande capacitéet reprend rapidement l'équilibre de tension de la cellule.

Le chargeur dispose d'une puissance de décharge maximale de 100 W, ce qui élimine le besoin de toute charge externe.protection contre la température interne, qui diminue automatiquement la puissance de sortie et cesse de fonctionner si la température dépasse le réglage outempérature d'arrêt.

L'écran LCD TFT du chargeur fournit une multitude d'informations, y compris le courant, la tension, la puissance, la capacité, l'heure,statut de travail, la température, et plus encore.mises à jour du programme du micrologicielpar le port USB.

Avec un fonctionnement mondial AC 90-265V, le chargeur élimine le besoin d'un commutateur alternatif, assurant un fonctionnement sûr et fiable dans le monde entier.La consommation d'énergie du chargeur est inférieure à 1 W lorsqu'aucun programme n'est effectué en mode d'entrée CA.

Le chargeur estEfficacité de conversionest jusqu'à 94% en mode d'entrée CA et 96% en mode d'entrée CC.ventilateurs de refroidissement intelligentsqui s'allument automatiquement en fonction de la température et utilisent ZVS/ZCS etCorrection synchronepour une efficacité maximale.

Blocage

Les mesures de protection

En plus de se protéger contre les dommages, le chargeur est conçuune protection optimale de la sécuritéIl s'agit d'une mesure de protection essentielle, notamment:

• Protection de polarité inversée à l'entrée et à la sortie,
• protection contre les étincelles à l'entrée et à la sortie,
• Protection contreconnexions de batterie incorrectes,temps de charge excessif, la capacité de charge excessive et la température de la batterie,
• En plus d'une protection contre les températures élevées pendant la charge, la décharge et l'équilibre.
• Il dispose également d'une protection contre les courts-circuits sur la sortie, ce qui le rend un système desolution de charge.

Certification

Le chargeur est homologué par la CE et est conforme auxDirective EMCLe présent règlement est obligatoire dans tous ses éléments.

• La norme EN 55032 est la suivante:2015,
• La norme EN 55024:2010+A1 précise:2015,
• Pour les véhicules à moteur:2014,
• Pour les véhicules à moteur:2013, et leDirective sur les VVDLe présent règlement est obligatoire dans tous ses éléments.
• La norme EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2 est modifiée comme suit:2013.

Entrée de courant alternatif

1. Voltage nominale: AC110 / 220V
2. Voltage autorisé: AC90 ~ 265V
3. Fréquence nominale. :50/60 Hz
4. Fréquence autorisée: 47 à 63 Hz
5. Le courant maximal: 18A @90V, 7,5A @220V
6. Efficacité: 94% à une charge de 65% et à une tension de 220 Vac.
7. PFC actif: PF>0,99 à 90 VAC et 100% de charge; PF>0,97 à 220 VAC et 100% de charge

Entrée en courant continu

1. Tension nominale: CC 10-30V, 35V maximum.
2. Courant nominal: 25A maximum

Opération

1. Connectez le chargeur à la prise AC ou DC
2. Connectez le connecteur d'équilibre de la batterie au chargeur
3. Connectez le fil de charge de la batterie au chargeur
4. Choisissez le type de batterie.
5. Sélectionnez Décharge.
6. définir les paramètres de fonctionnement,
7. Commencez à opérer.

Le manuel

Le manuel du produit C4012B V1.30

Vidéo

La procédure suivante consiste à charger la batterie 12S LTO avec le chargeur.

S'il vous plaît, regardez la vidéo de charge.

Le paquet

• Unité de chargement: 1pcs
• Cable d'alimentation pour CC: 1pcs, câble AWG14, longueur 600mm avec connecteur mâle 4mm en or
• Cable d'alimentation pour courant alternatif: 1 pièce, câble AWG14, longueur 1500 mm
• ligne de données USB: 1pcs
• Fil de détection de température: 1pcs
• Fil d'adaptateur: 2 pièces, connectez le chargeur à la carte d'adaptateur
• Plaque d'adaptateur: 2 pièces
• Connecteur XT-90 féminin: 1 pièce

Diagramme de connexion

Diagramme de connexion de la batterie 2 6S

Mesure de la résistance interne de la cellule

Interface principale

Adaptateur de bord pour différents batteries

Application du projet

• Demande à domicile
• Un chargeur de batterie pour vélo électrique, scooter électrique.
• Chargeur de batterie pour motocycle électrique
• Chargeur de batterie pour drones
• Chargeur de batterie pour véhicule aérien sans pilote (UAV);
• Chargeur de batterie sans pilote
• Système PEV
• Système BMS
• Testeur de batterie

Notre chargeur a un large éventail d'applications, y compris le chargement de batteries au lithium fer phosphate, batteries au lithium ion, batteries au lithium polymère (LiPO et LiFe), batteries LTO et LiTo,Piles NCM et LFPCe chargeur est adapté pour une utilisation dans divers appareils et équipements, y compris, mais sans s'y limiter, les outils électriques, les vélos électriques,motos électriques, balayeurs électriques, AGV électriques, scooters électriques, yachts électriques, voitures d'équilibre, AGV, chariots élévateurs, drones, hélicoptères RC, bateaux RC, voitures RC, avions RC, drones, chariots de golf, planches de surf,les robots, et les systèmes de stockage d'énergie.

Questions fréquentes

Puis-je avoir une commande d'échantillon pour le chargeur?

R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.

Qu'en est-il du délai de livraison?

A: 3-5 jours pour la préparation des échantillons, 5-10 jours ouvrables pour la production en série.

Q3. Avez-vous une limite de MOQ pour les commandes OEM?

A: Moyenne de fabrication faible, 1pc pour vérification d'échantillon est disponible.

Q4. Comment expédiez-vous les marchandises et combien de temps faut-il pour arriver?

R: Expédition par DHL, UPS, FedEx ou TNT. Il faut 3 à 5 jours pour arriver. Expédition aérienne et maritime également facultative.

Q. Comment procéder à une commande de chargeur?

R: Tout d'abord, faites-nous connaître vos exigences ou votre application.

Deuxièmement Nous citons selon vos exigences ou nos suggestions.

Troisièmement, vous confirmez les échantillons et placez le dépôt pour la commande formelle.

Quatrièmement, nous organisons la production.

Q6. Est-ce que je peux imprimer mon logo sur le produit du chargeur?

R: Oui, veuillez nous en informer formellement avant notre production.

Q7: Offrez-vous une garantie pour les produits?

R: Oui, nous offrons 2 ans de garantie à nos produits.

Q8. Comment traiter avec le défectueux?

R: Premièrement, nos produits sont produits dans un système de contrôle de qualité strict et le taux défectueux sera inférieur à 0,2%.

Deuxièmement, pendant la période de garantie, nous vous enverrons de nouvelles lumières avec une nouvelle commande pour une petite quantité.Nous les réparerons et vous les renverrons ou nous pourrons discuter de la solution, y compris le rappel selon la situation réelle..


Q9. Pourquoi la lecture de la tension et du courant sur l'écran LCD n'est-elle pas précise?

R: la tension et le courant sont calibrés avant l'expédition, sinon le chargeur ne fonctionne pas, alors veuillez vérifier la connexion du fil de sortie, lorsque la distance entre le SMPS et votre appareil est un problème,s'il vous plaît allonger le câble CA N'allongez pas le câble CC (cable de sortie). la longueur du câble de sortie d'un mètre (10AWG) est suggérée, plus d'un mètre, affectera la précision de la tension et du courant, en particulier à 40A 1500W.

Pourquoi tu ne recharges pas ma batterie?

R: si la lecture de la tension de la batterie sur l'écran LCD sous réglage, ou si la batterie est trop déchargée, ou si la somme de la tension de la cellule n'est pas égale à la tension de la batterie sur le port de charge, par exemple la perte de connexion de la batterie,le chargeur ne charge pas. alors vérifiez la connexion de la batterie et la connexion du fil de balance de la cellule, d'abord confirmer la lecture de tension sur l'écran LCD est proche de la tension réelle de la batterie, sinon le chargeur ne charge pas

.

Le chargeur peut-il communiquer avec le BMS?

R: Non

Q12. Comment empêcher toute cellule de se surcharger pendant la charge?

A1: connectez le connecteur d'équilibre au chargeur et choisissez le mode de charge d'équilibre. le chargeur surveillera et équilibrera la tension de chaque cellule pendant la charge.

Q13. Le chargeur peut-il fonctionner seul sans BMS?

R: oui, le chargeur peut charger seul, équilibre seul, décharge seul, charge équilibre seul, quand la charge seule, n'a pas besoin de connecter le connecteur d'équilibre de la batterie au chargeur,Mais la cellule est peut-être surchargée..

Le chargeur peut-il surveiller la tension de chaque cellule?

R: Oui, surveiller et équilibrer la tension de chaque cellule pendant la charge, la décharge ou l'arrêt de l'utilisation de la batterie.

Le chargeur peut-il fonctionner comme SMPS?

R: Oui, dans le menu, choisissez "alimentation", l'unité peut fonctionner comme SMPS. la tension de sortie et le courant peuvent être réglés. en mode alimentation, ne connectez aucune batterie au chargeur.

Toutefois, lors de la recharge d'une batterie, l'appareil ne devrait fonctionner que comme chargeur et non comme SMPS.

Q16. En mode alimentation (SMPS), pourquoi le chargeur ne peut-il pas être connecté à la batterie et charger la batterie?

A: ça peut marcher, mais pas sans danger.

Les sources d'alimentation en mode commuté (SMPS) et les chargeurs sont deux types différents de dispositifs qui ont des fonctions et des applications différentes.

Un SMPS est une source d'alimentation qui convertit efficacement l'énergie électrique d'une forme à une autre, généralement de courant alternatif en courant continu.Les SMPS sont largement utilisés dans les appareils électroniques pour convertir la tension et fournir unLes SMPS sont couramment utilisés dans les ordinateurs, les téléviseurs, les équipements audio et autres appareils électroniques.

Un chargeur, en revanche, est un appareil qui utilise l'énergie électrique pour charger une batterie ou un autre dispositif de stockage d'énergie.Les chargeurs sont conçus pour fournir une tension et un courant spécifiques à la batterieLes chargeurs sont couramment utilisés dans les véhicules électriques, les smartphones, les ordinateurs portables et autres appareils portables.

En résumé, les SMPS sont des sources d'alimentation qui convertissent l'énergie électrique d'une forme à une autre, tandis que les chargeurs sont des appareils qui utilisent l'énergie électrique pour charger des batteries ou d'autres appareils de stockage d'énergie.Bien qu'il puisse y avoir un certain chevauchement entre les deux appareils, ils sont conçus pour des usages et des applications différents.

Si vous avez besoin de recharger votre batterie immédiatement mais que le chargeur ne le fait pas et que vous n'avez pas d'autre chargeur à portée de main, n'hésitez pas à nous contacter.Nous allons vous dire comment le charger en mode SMPS.
