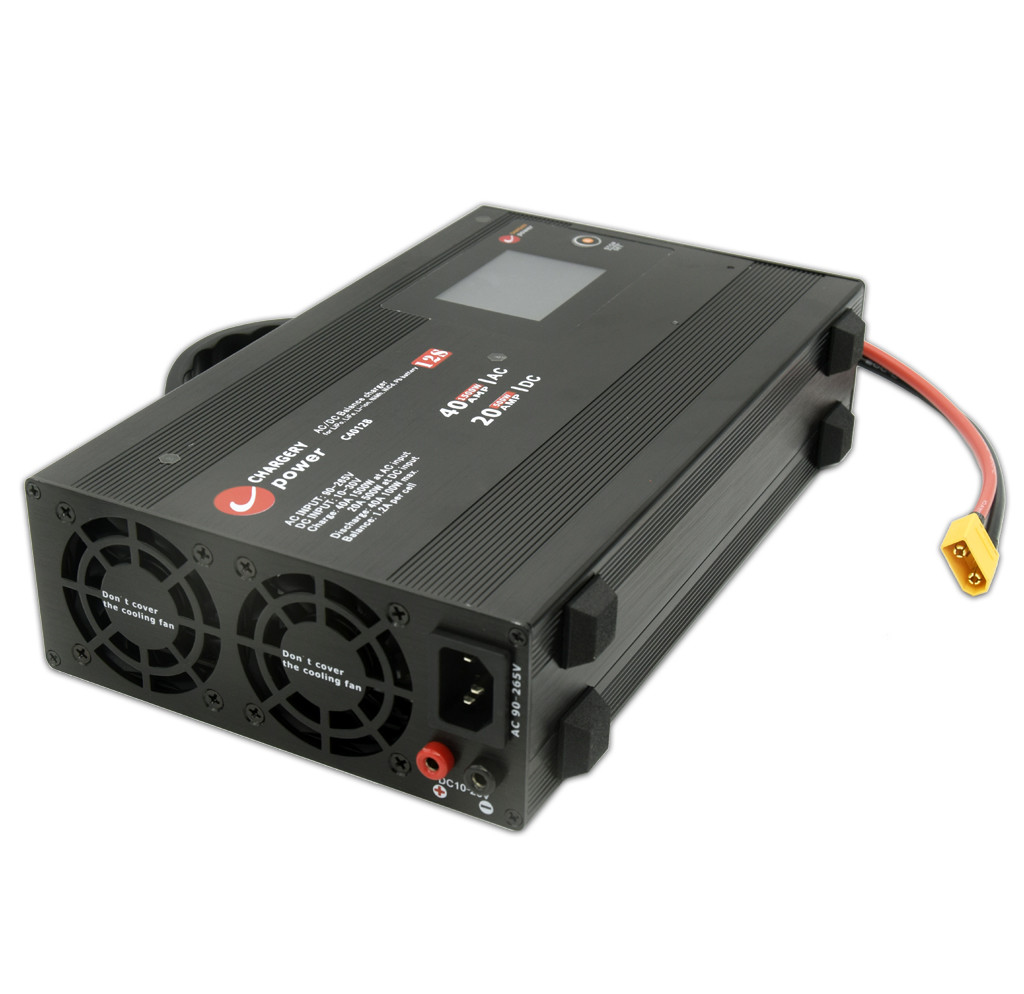

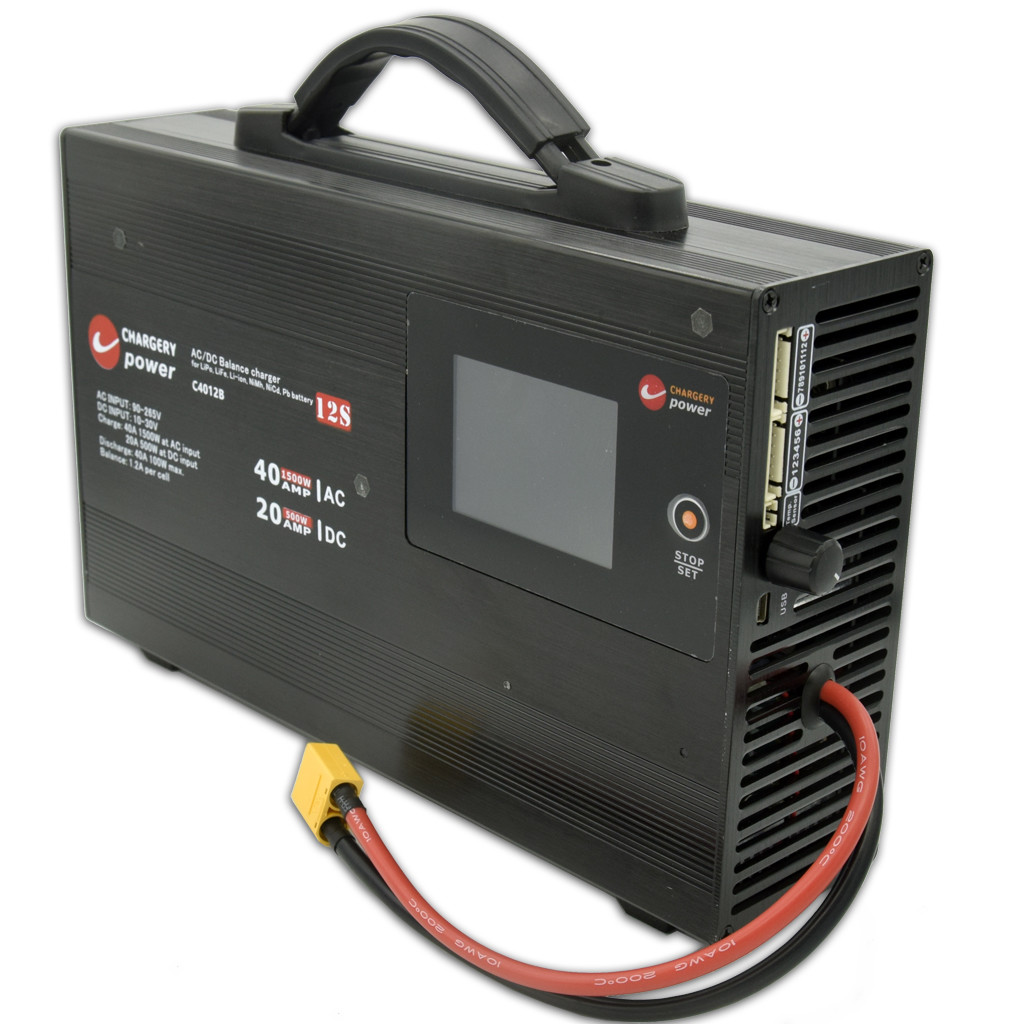

32.4V batterie lithium ion LiTo Lipo chargeur d'équilibre 1500W ODM

32.4V 1500W réglable LiTo LTO Balanceur de batterie Chargeur déchargeur 4S 6S 8S 12S 40A

adapté à la batterie chimique multiple comme ci-dessous.

Dans "C4012B",Cdésigne le chargeur,B. Poursignifie équilibreur, 40 signifie 40A courant de charge maximum de 40A, 12 signifie jusqu'à 12 cellules en série.

Le C4012B n'est pas simplement un chargeur, un déchargeur, un équilibreur, une unité SMPS (PSU, alimentation électrique), mais aussi unChargeur d'équilibreIl existe huit modes de fonctionnement.Mode de charge,lorsque l'utilisateur doit sélectionner le type de batterie, régler le nombre de cellules,courant de charge,courant d'arrêt,tension de sortieLe câble de décharge de la batterie doit être connecté à l'unité pour ce mode.

Le C4012B est un chargeur d'équilibre multifonctionnel qui prend en charge un large éventail de produits chimiques et de tailles de batteries.et piles d'équilibrage, ce qui en fait un outil polyvalent pour les utilisateurs ayantbesoins en charge.

L'une des caractéristiques essentielles de laChargeur C4012Best sa capacité à recharger plusieurs batteries chimiques, y compris LiPo,LiHV,- Je ne sais pas.,La vieIl est équipé d'une batterie à base de carbone, de batteries NMC, Pb, VRLA, NiMh et NiCd, ce qui en fait un chargeur multi-chimique capable de gérer un large éventail de types de batteries.

Le chargeur C4012B est également un chargeur rapide, avec un courant de charge allant jusqu'à40A,permettant aux utilisateurs de recharger leurs batteries rapidement et efficacement.

Le chargeur C4012B est également unchargeur intelligent, avecparamètres de charge personnalisablesPendant la charge, l'écran LCD du chargeur affiche la tension de la batterie, le courant de charge, la capacité chargée,temps de charge, et la température de la batterie, fournissant aux utilisateurs des informations précises et utiles.

Le chargeur C4012B est également un chargeur CC/CC, ce qui signifie qu'il peut être alimenté par une source d'alimentation CA ou CC.y compris à la maison ou sur le terrain.

Le chargeur C4012B est également un chargeur portable, avec une conception légère et compacte qui le rend facile à transporter.

Enfin, le chargeur C4012B est un chargeur à haute puissance, doté d'une alimentation SMPS (Switch-Mode Power Supply) intégrée qui fournit une alimentation stable et efficace aux batteries chargées.Cela garantit que les batteries sont chargées en toute sécurité et efficacement, tout en prolongant la durée de vie des piles.

Dans l'ensemble, le chargeur C4012B est un dispositif de charge polyvalent et avancé qui offre des paramètres de charge personnalisables et des fonctionnalités de sécurité.C'est un choix populaire pour charger plusieurs types de batteries efficacement et en toute sécurité, et est un excellent choix pour tous ceux qui ont besoin d'un chargeur d'équilibre fiable et de haute qualité.

Le C4012B offre les mêmes modes de fonctionnement, qu'il soit connecté à une entrée CA ou DC, ce qui en fait une unité plus polyvalente que celles qui ne prennent en charge que l'entrée CA ou DC.

Lorsqu'il est connecté à une entrée CA de 100-240V, le C4012B peut charger et équilibrer n'importe quel pack de batteries au lithium à 40A et 1500W, offrant une solution de charge puissante.

Lorsqu'il est connecté à une entrée en courant continu de 10 à 30 V, le C4012B peut charger et équilibrer n'importe quelle batterie au lithium à 20 A et 500 W. Ceci est similaire aux chargeurs à équilibre CC-DC, mais à un coût inférieur.

Le chargeur Chargery C4012B est équipé d'une technologie avancée de conversion CC/DC synchrone buck-boost, ce qui donne lieu à un circuit de conversion de puissance à haute puissance, à courant élevé et à haute performance.

Le chargeur est capable de charger jusqu'à 12S LiPo, Lilo, LiTo et LiFe batteries, avec un courant d'équilibre maximum de 1,2A.Il dispose d'un circuit d'équilibrage unique qui reprend rapidement la tension de toutes les cellules pour assurerperformance optimale de la batterie.

La conception unique du chargeur lui permet de répondre rapidement aux changements de tension d'entrée et de sortie, ce qui se traduit par une meilleure réponse transitoire.Technologie de mesure ADC, avechaute précision, haute tension, etdétection de courant élevéLes circuits électriquesTolérance maximale de mesure de la tensionest inférieure à 5 mV jusqu'à 12 SPiles LiPo.

Avec des avancescircuits d'équilibrageLe chargeur fournit un courant constant de 1,2 A par balance cellulaire.batteries de grande capacitéet reprend rapidement l'équilibre de tension de la cellule.

Le chargeur dispose d'une puissance de décharge maximale de 100 W, ce qui élimine le besoin de toute charge externe.protection contre la température interne, qui diminue automatiquement la puissance de sortie et cesse de fonctionner si la température dépasse le réglage outempérature d'arrêt.

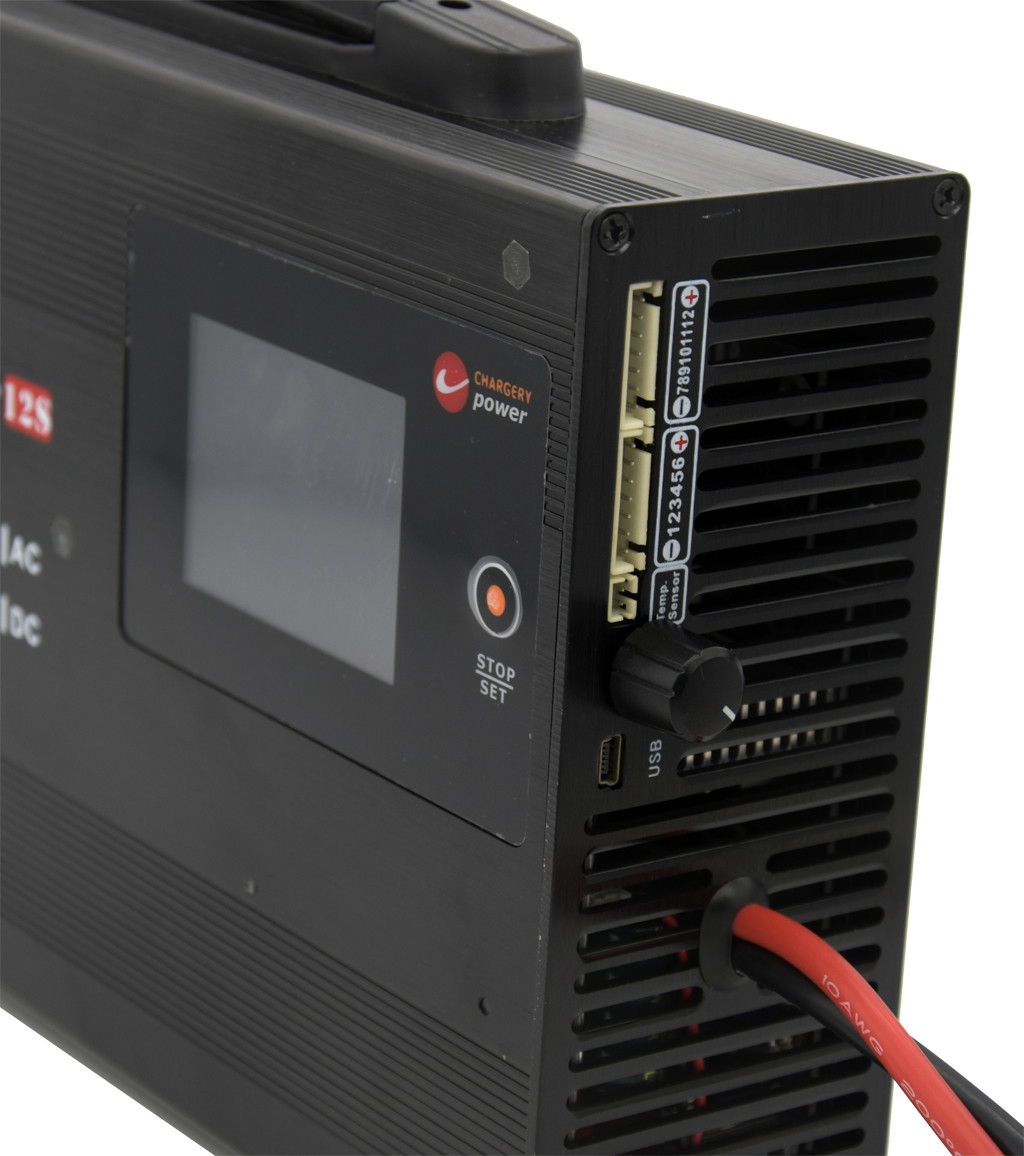

L'écran LCD TFT du chargeur fournit une multitude d'informations, y compris le courant, la tension, la puissance, la capacité, l'heure,statut de travail, la température, et plus encore.mises à jour du programme du micrologicielpar le port USB.

Avec un fonctionnement mondial AC 90-265V, le chargeur élimine le besoin d'un commutateur alternatif, assurant un fonctionnement sûr et fiable dans le monde entier.La consommation d'énergie du chargeur est inférieure à 1 W lorsqu'aucun programme n'est effectué en mode d'entrée CA.

Le chargeur estEfficacité de conversionest jusqu'à 94% en mode d'entrée CA et 96% en mode d'entrée CC.ventilateurs de refroidissement intelligentsqui s'allument automatiquement en fonction de la température et utilisent ZVS/ZCS etCorrection synchronepour une efficacité maximale.

Blocage

Les mesures de protection

En plus de se protéger contre les dommages, le chargeur est conçuune protection optimale de la sécuritéIl s'agit d'une mesure de protection essentielle, notamment:

• Protection de polarité inversée à l'entrée et à la sortie,
• protection contre les étincelles à l'entrée et à la sortie,
• Protection contreconnexions de batterie incorrectes,temps de charge excessif, la capacité de charge excessive et la température de la batterie,
• En plus d'une protection contre les températures élevées pendant la charge, la décharge et l'équilibre.
• Il dispose également d'une protection contre les courts-circuits sur la sortie, ce qui le rend un système desolution de charge.

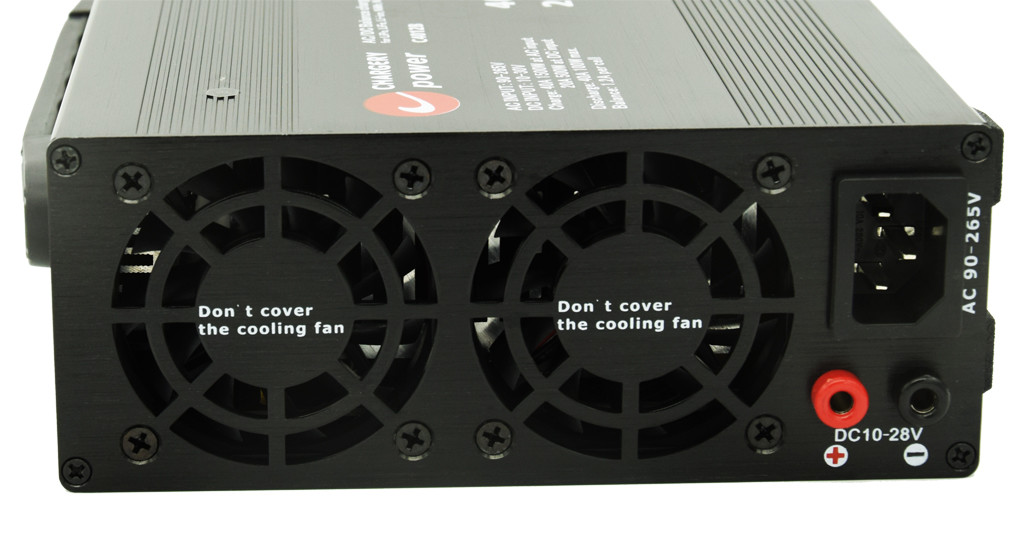

Entrée de courant alternatif

1. Voltage nominale: AC110 / 220V
2. Voltage autorisé: AC90 ~ 265V
3. Fréquence nominale. :50/60 Hz
4. Fréquence autorisée: 47 à 63 Hz
5. Le courant maximal: 18A @90V, 7,5A @220V
6. Efficacité: 94% à une charge de 65% et à une tension de 220 Vac.
7. PFC actif: PF>0,99 à 90 VAC et 100% de charge; PF>0,97 à 220 VAC et 100% de charge

Entrée en courant continu

1. Tension nominale: CC 10-30V, 35V maximum.
2. Courant nominal: 25A maximum

Opération

1. Connectez le chargeur à la prise AC ou DC
2. Connectez le connecteur d'équilibre de la batterie au chargeur
3. Connectez le fil de charge de la batterie au chargeur
4. Choisissez le type de batterie.
5. Choisir le mode de fonctionnement (programme d'exploitation),
6. définir les paramètres de fonctionnement,
7. Commencez à opérer.

Le manuel

Le manuel du produit C4012B V1.30

Vidéo

La procédure suivante consiste à charger la batterie 12S LTO avec le chargeur.

S'il vous plaît, regardez la vidéo de charge.

Le paquet

1. Unité de chargement: 1pcs
2. Cable d'alimentation pour CC: 1pcs, câble AWG14, longueur 600mm avec connecteur mâle 4mm en or
3. Cable d'alimentation pour courant alternatif: 1 pièce, câble AWG14, longueur 1500 mm
4. ligne de données USB: 1pcs
5. Fil de détection de température: 1pcs
6. Fil d'adaptateur: 2 pièces, connectez le chargeur à la carte d'adaptateur
7. Plaque d'adaptateur: 2 pièces
8. Connecteur XT-90 féminin: 1 pièce

Diagramme de connexion

Diagramme de connexion de la batterie 2 6S

Paramètres de charge

Mesure de la résistance interne de la cellule

Interface principale

Adaptateur de bord pour différents batteries

Application du projet

• Demande à domicile
• Un chargeur de batterie pour vélo électrique, scooter électrique.
• Chargeur de batterie pour motocycle électrique
• Chargeur de batterie pour drones
• Chargeur de batterie pour véhicule aérien sans pilote (UAV);
• Chargeur de batterie sans pilote
• Système PEV
• Système BMS
• Testeur de batterie

Questions fréquentes

Puis-je avoir une commande d'échantillon pour le chargeur?

R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.

Qu'en est-il du délai de livraison?

A: 3-5 jours pour la préparation des échantillons, 5-10 jours ouvrables pour la production en série.

Q3. Avez-vous une limite de MOQ pour les commandes OEM?

A: Moyenne de fabrication faible, 1pc pour vérification d'échantillon est disponible.

Q4. Comment expédiez-vous les marchandises et combien de temps faut-il pour arriver?

R: Expédition par DHL, UPS, FedEx ou TNT. Il faut 3 à 5 jours pour arriver. Expédition aérienne et maritime également facultative.

Q. Comment procéder à une commande de chargeur?

R: Tout d'abord, faites-nous connaître vos exigences ou votre application.

Deuxièmement Nous citons selon vos exigences ou nos suggestions.

Troisièmement, vous confirmez les échantillons et placez le dépôt pour la commande formelle.

Quatrièmement, nous organisons la production.

Q6. Est-ce que je peux imprimer mon logo sur le produit du chargeur?

R: Oui, veuillez nous en informer formellement avant notre production.

Q7: Offrez-vous une garantie pour les produits?

R: Oui, nous offrons 2 ans de garantie à nos produits.

Q8. Comment traiter avec le défectueux?

R: Premièrement, nos produits sont produits dans un système de contrôle de qualité strict et le taux défectueux sera inférieur à 0,2%.

Deuxièmement, pendant la période de garantie, nous vous enverrons de nouvelles lumières avec une nouvelle commande pour une petite quantité.Nous les réparerons et vous les renverrons ou nous pourrons discuter de la solution, y compris le rappel selon la situation réelle..


Q9. Pourquoi la lecture de la tension et du courant sur l'écran LCD n'est-elle pas précise?

R: la tension et le courant sont calibrés avant l'expédition, sinon le chargeur ne fonctionne pas, alors veuillez vérifier la connexion du fil de sortie, lorsque la distance entre le SMPS et votre appareil est un problème,s'il vous plaît allonger le câble CA N'allongez pas le câble CC (cable de sortie). la longueur du câble de sortie d'un mètre (10AWG) est suggérée, plus d'un mètre, affectera la précision de la tension et du courant, en particulier à 40A 1500W.

Pourquoi tu ne recharges pas ma batterie?

R: si la lecture de la tension de la batterie sur l'écran LCD sous réglage, ou si la batterie est trop déchargée, ou si la somme de la tension de la cellule n'est pas égale à la tension de la batterie sur le port de charge, par exemple la perte de connexion de la batterie,le chargeur ne charge pas. alors vérifiez la connexion de la batterie et la connexion du fil de balance de la cellule, d'abord confirmer la lecture de tension sur l'écran LCD est proche de la tension réelle de la batterie, sinon le chargeur ne charge pas

.

Le chargeur peut-il communiquer avec le BMS?

R: Non

Q12. Comment empêcher toute cellule de se surcharger pendant la charge?

A1: connectez le connecteur d'équilibre au chargeur et choisissez le mode de charge d'équilibre. le chargeur surveillera et équilibrera la tension de chaque cellule pendant la charge.

Q13. Le chargeur peut-il fonctionner seul sans BMS?

R: oui, le chargeur peut charger seul, équilibre seul, décharge seul, charge équilibre seul, quand la charge seule, n'a pas besoin de connecter le connecteur d'équilibre de la batterie au chargeur,Mais la cellule est peut-être surchargée..

Le chargeur peut-il surveiller la tension de chaque cellule?

R: Oui, surveiller et équilibrer la tension de chaque cellule pendant la charge, la décharge ou l'arrêt de l'utilisation de la batterie.

Le chargeur peut-il fonctionner comme SMPS?

R: Oui, dans le menu, choisissez "alimentation", l'unité peut fonctionner comme SMPS. la tension de sortie et le courant peuvent être réglés. en mode alimentation, ne connectez aucune batterie au chargeur.

Toutefois, lors de la recharge d'une batterie, l'appareil ne devrait fonctionner que comme chargeur et non comme SMPS.

Q16. En mode alimentation (SMPS), pourquoi le chargeur ne peut-il pas être connecté à la batterie et charger la batterie?

A: ça peut marcher, mais pas sans danger.

Les sources d'alimentation en mode commuté (SMPS) et les chargeurs sont deux types différents de dispositifs qui ont des fonctions et des applications différentes.

Un SMPS est une source d'alimentation qui convertit efficacement l'énergie électrique d'une forme à une autre, généralement de courant alternatif en courant continu.Les SMPS sont largement utilisés dans les appareils électroniques pour convertir la tension et fournir unLes SMPS sont couramment utilisés dans les ordinateurs, les téléviseurs, les équipements audio et autres appareils électroniques.

Un chargeur, en revanche, est un appareil qui utilise l'énergie électrique pour charger une batterie ou un autre dispositif de stockage d'énergie.Les chargeurs sont conçus pour fournir une tension et un courant spécifiques à la batterieLes chargeurs sont couramment utilisés dans les véhicules électriques, les smartphones, les ordinateurs portables et autres appareils portables.

En résumé, les SMPS sont des sources d'alimentation qui convertissent l'énergie électrique d'une forme à une autre, tandis que les chargeurs sont des appareils qui utilisent l'énergie électrique pour charger des batteries ou d'autres appareils de stockage d'énergie.Bien qu'il puisse y avoir un certain chevauchement entre les deux appareils, ils sont conçus pour des usages et des applications différents.

Si vous avez besoin de recharger votre batterie immédiatement mais que le chargeur ne le fait pas et que vous n'avez pas d'autre chargeur à portée de main, n'hésitez pas à nous contacter.Nous allons vous dire comment le charger en mode SMPS.
